Каталог запасных частей к технике: Амкодор Т400-70. Главная передача 15н.23.02.000

Тип техники

Марка

Модель

Схема

1

2

5

9

11

12

13

14

15

16

17

18

19

22

24

25

29

30

31

33

37

41

45

47

49

55

58

60

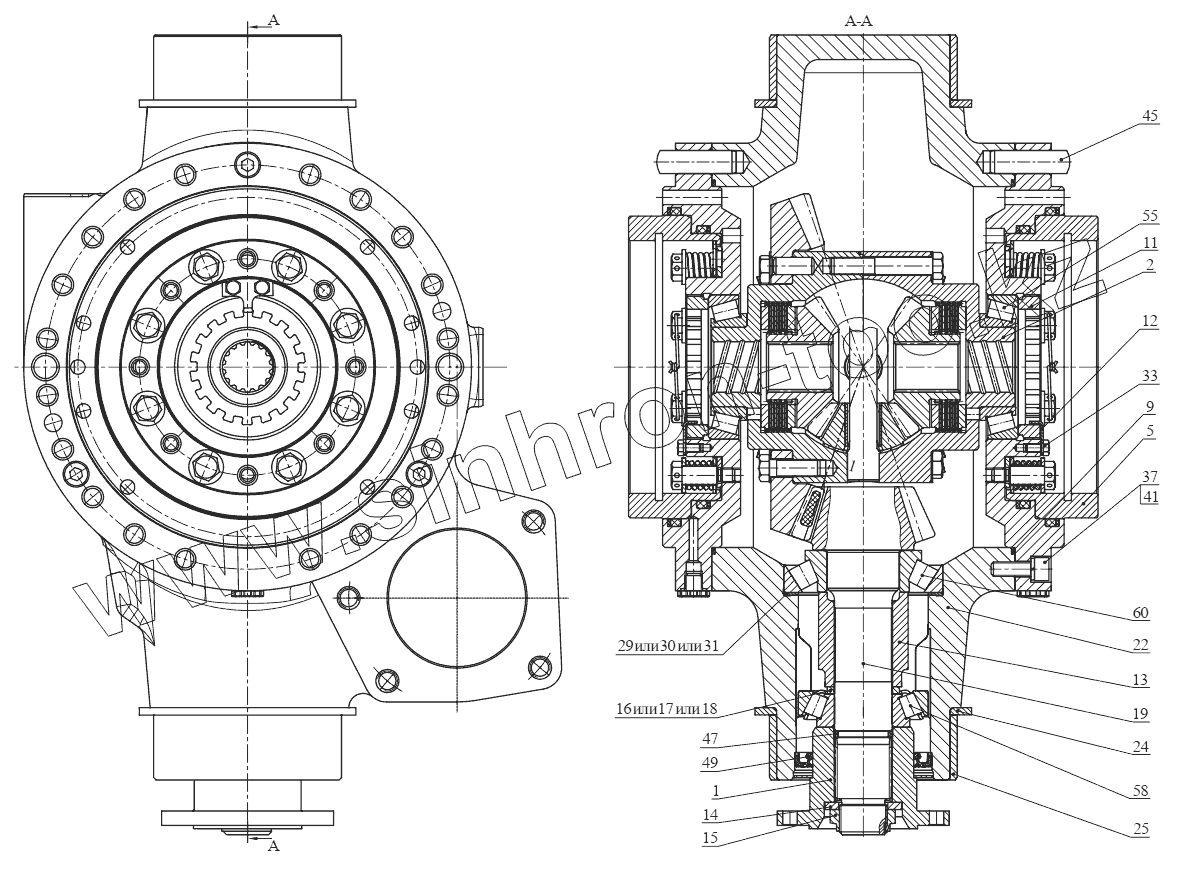

Позиция на иллюстрации	Заводской номер детали		Название детали
1	15Н.23.02.030		Фланец
2	15Н.23.03.000		Дифференциал
5	20У.23.06.000		Тормоз
9	15Н.23.00.007		Кольцо уплотнительное
11	15Н.23.02.004		Кольцо регулировочное
12	15Н.23.02.005		Стопор
13	15Н.23.02.023		Втулка
14	15Н.23.02.024		Шайба
15	15Н.23.02.025		Гайка
16	15Н.23.02.026		Кольцо регулировочное
17	15Н.23.02.026-01		Кольцо регулировочное
18	15Н.23.02.026-02		Кольцо регулировочное
19	15Н.23.02.028		Шестерня ведущая
22	15У.23.01.005		Корпус
24	15У.23.02.001		Кольцо
25	15У.23.02.002		Втулка
29	20У.23.02.003		Шайба регулировочная
30	20У.23.02.003-01		Шайба регулировочная
31	20У.23.02.003-02		Шайба регулировочная
33	М6-6gx12.88.35.0115		Болт
37	М10-6gx30.88.35.0115		Болт
41	10.65Г.0115		Шайба
45	16x55		Штифт
47	034-040-36-2-2		Кольцо
49	2.2-70x95-3		Манжета
55	7511		Подшипник
58	31308 J2/QCL7C		Подшипник
60	31310 J2/QC7		Подшипник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
