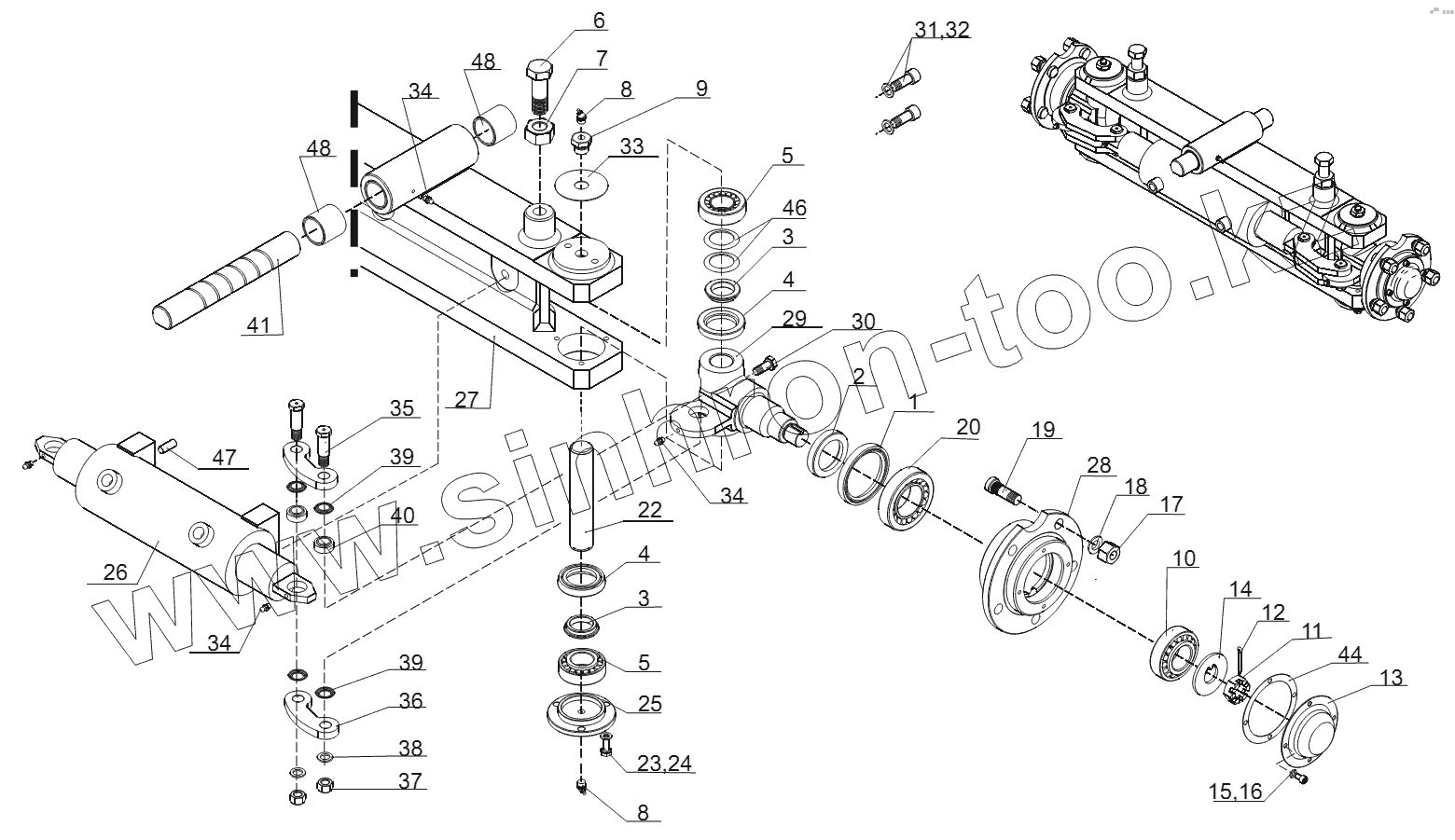

Каталог запасных частей к технике: Амкодор-Е16. Мост управляемый в сборе
1
2
3
3
4
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
39
40
41
44
46
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| MU120000.00.00 | MU120000.00.00 | Мост управляемый в сборе | |
| 1 | БДС9954-83 | Уплотнение | |
| 2 | MU120000.00.08 | Втулка | |
| 3 | MU250000.00.02 | Втулка | |
| 4 | MU250000.00.03 | Уплотнение | |
| 5 | ISO355 | Подшипник | |
| 6 | БДС1234-85 | Болт | |
| 7 | БДС744-91 | Гайка | |
| 8 | БДС1640-81 | Пресс-масленка | |
| 9 | MU250000.00.04 | Предохранительная крышка | |
| 10 | ISO355 | Подшипник | |
| 11 | EP3000.00.29 | Гайка | |
| 12 | БДС55-77 | Шплинт | |
| 13 | MU250000.00.06 | Крышка | |
| 14 | MU250000.00.07 | Шайба с зубцом | |
| 15 | БДС2171-83 | Винт | |
| 16 | БДС833-82 | Шайба | |
| 17 | MU120000.00.13 | Гайка специальная | |
| 18 | DIN74361 | Сферическая пружинная шайба | |
| 19 | MU120000.00.15 | Колесный болт | |
| 20 | ISO355 | Подшипник | |
| 22 | MU120000.00.09 | Ось поворотного кулака | |
| 23 | БДС1234-85 | Болт | |
| 24 | MU120000.00.16 | Шайба предохранительная | |
| 25 | MU250000.00.11 | Крышка | |
| 26 | ЦБСД80х120х55 | Поршневой цилиндр в сборе | |
| 27 | MU120001.00.00 | Балка в сборе | |
| 28 | MU120002.00.00 | Ступица в сборе | |
| 29 | MU120000.00.01 | Поворотный кулак | |
| 30 | MU120000.00.12 | Болт | |
| 31 | БДС2171-83 | Винт | |
| 32 | БДС833-82 | Шайба | |
| 33 | MU250000.00.13 | Шайба | |
| 34 | БДС1640-81 | Пресс-масленка | |
| 35 | MU120000.00.03 | Болт специальный | |
| 36 | MU120000.00.02 | Штанга | |
| 37 | БДС9731-81 | Гайка | |
| 38 | БДС206-78 | Шайба | |
| 39 | MU120000.00.10 | Предохранительная крышка | |
| 40 | ISO6124-1 | Подшипник | |
| 41 | MU120000.00.07 | Ось | |
| 44 | MU250000.00.20 | Шайба уплотнительная | |
| 46 | S1801.00.12 | Шайба подкладочная | |
| 47 | MU120000.00.11 | Штифт | |
| 48 | URB3113413 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
