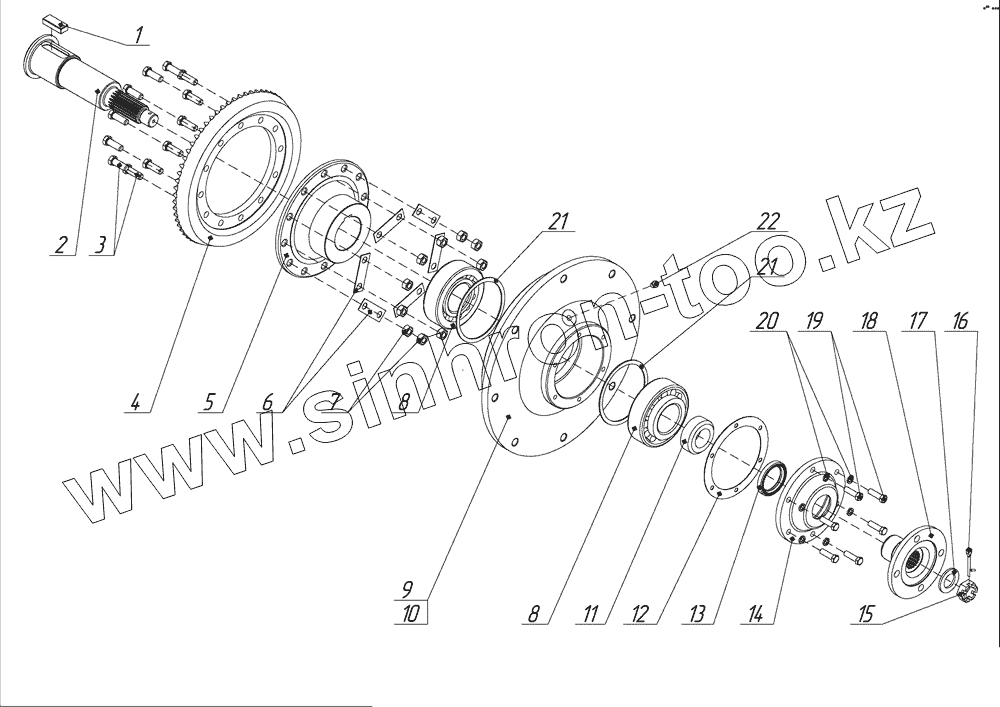

Каталог запасных частей к технике: Амкодор-9211А1. ШЕСТЕРНЯ ВЕДОМАЯ 9211А1.10.01.200

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 2-20х12х4-6 Шпонка
2 9211А.10.01.204 Вал
3 50-1702092(М12х42) Болт призонный
4 50-2403021-Б Шестерня ведомая
5 9211А.10.01.201 Ступица
6 50-2403023 Пластина стопорная
7 М12-6Н.8.35.0115 Гайка
8 7612А Подшипник
9 9211А.10.01.250 Стакан
10 9211А.10.01.205 Стакан
11 9211А.10.01.202 Шайба
12 9211А.10.01.207 Прокладка
13 1.1-50х70-3 Манжета
14 9211А.10.01.203 Крышка
15 Д-5653910-32 Гайка
16 5х45.019 Шплинт
17 Ст.27.02.Стт3.0115 Шайба
18 9211А.10.01.015 Фланец
19 М10-6gх35.88.35.0115 Болт
20 1065Г.0115 Шайба
21 130DIN472 Кольцо
22 1.3.Ц6 Масленка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
