Каталог запасных частей к технике: Амкодор-9211А1. ОПОРА 9211А1.35.02.000

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

5

5

6

6

7

7

8

9

10

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

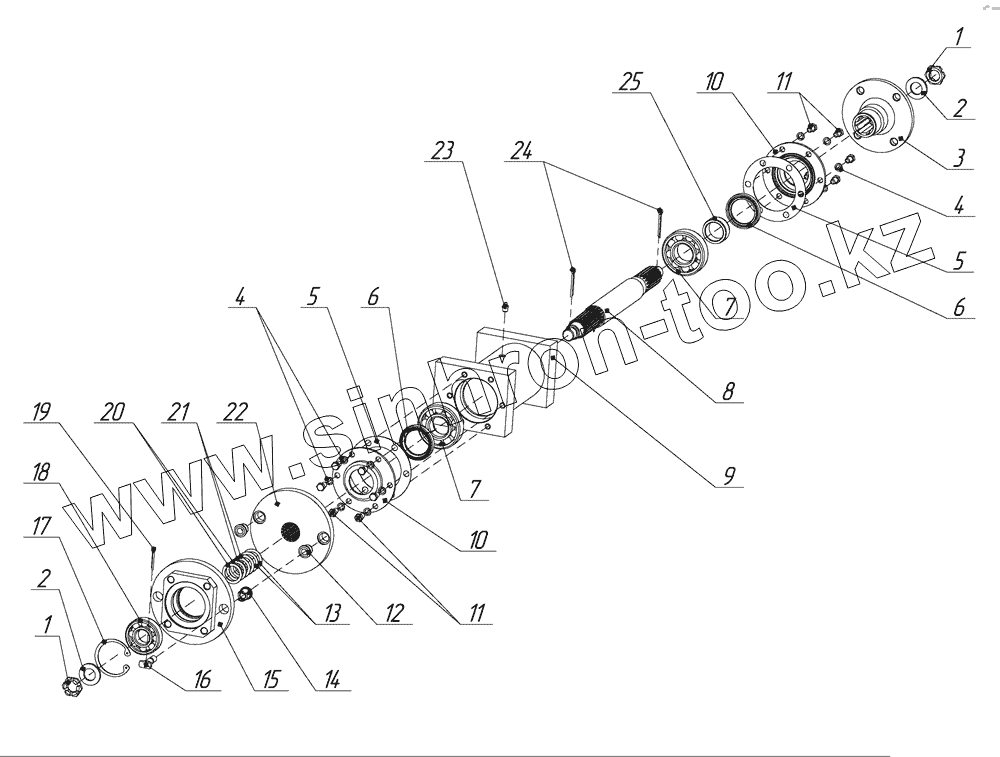

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М24-6Н.8.35Х.0115		Гайка
2	С.24.02.3кп.0115		Шайба
3	9211А1.10.01.015		Фланец
4	1065Г.0115		Шайба
5	9211А1.3502.004		Прокладка
6	1.1-50х70-2		Манжета
7	308		Подшипник
8	9211А1.35.02.001		Вал
9	9211А1.35.02.100		Корпус
10	СНФ-200.35.04.011		Крышка
11	М10-6gх16.88.35.0115		Болт
12	СНФ-200.10.03.311		Втулка
13	9211А1.35.02.003-02		Прокладка
14	СНФ-200.10.11.001		Втулка
15	СНФ-200.35.02.301		Фланец
16	9211АП0.00.009		Штифт
17	В72		Кольцо
18	306		Подшипник
19	4х32..019		Шплинт
20	9211А1.35.02.003-01		Прокладка
21	9211А1.35.02.003		Прокладка
22	9211А1.35.02.201		Фланец
23	1,3Ц6		Масленка
24	5х45.019		Шплинт
25	9211А1.35.02..005		Втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
