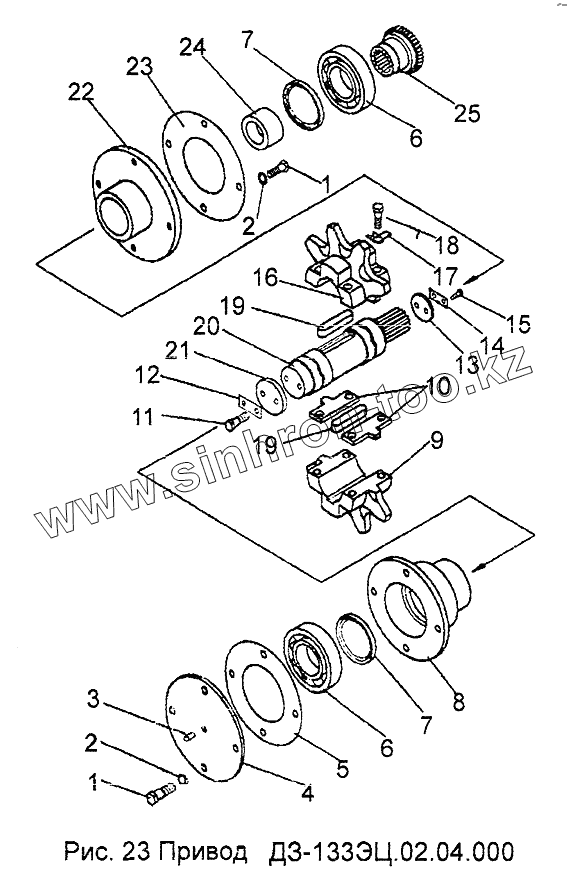

Каталог запасных частей к технике: Амкодор-91 (ДЗ-133ЭЦ). Привод
1
1
2
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М16х45.7796 | Болт | |
| 2 | 16.6402 | Шайба | |
| 3 | 1.3.С6.19853 | Масленка | |
| 4 | ДЗ-133ЭЦ.02.04.005 | Крышка | |
| 5 | ДЗ-133ЭЦ.02.04.011 | Прокладка | |
| 6 | 3516.5721 | Подшипник | |
| 7 | 2.1-90х120.8752 | Манжета | |
| 8 | ДЗ-133ЭЦ.02.04.002 | Корпус | |
| 9 | ДЗ-133ЭЦ.02.04.102 | Звездочка | |
| 10 | ДЗ-133ЭЦ.02.04.103 | Шайба | |
| 11 | М12х30.7796 | Болт | |
| 12 | ДЗ-133ЭЦ.02.04.007 | Пластина стопорная | |
| 13 | ДЗ-133ЭЦ.02.04.034 | Шайба | |
| 14 | ДЗ-133ЭЦ.02.04.033 | Пластина стопорная | |
| 15 | М10х25.7796 | Болт | |
| 16 | ДЗ-133ЭЦ.02.04.101 | Звездочка | |
| 17 | 16.13463 | Шайба | |
| 18 | М16х70.7798 | Болт | |
| 19 | 22х14х110.23360 | Шпонка | |
| 20 | ДЗ-133ЭЦ.02.04.001 | Вал | |
| 21 | ДЗ-133ЭЦ.02.04.008 | Шайба | |
| 22 | ДЗ-133ЭЦ.02.04.004 | Корпус | |
| 23 | ДЗ-133ЭЦ.02.04.012 | Прокладка | |
| 24 | ДЗ-133ЭЦ.02.04.006 | Втулка | |
| 25 | ДЗ-133ЭЦ.02.04.009 | Полумуфта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
