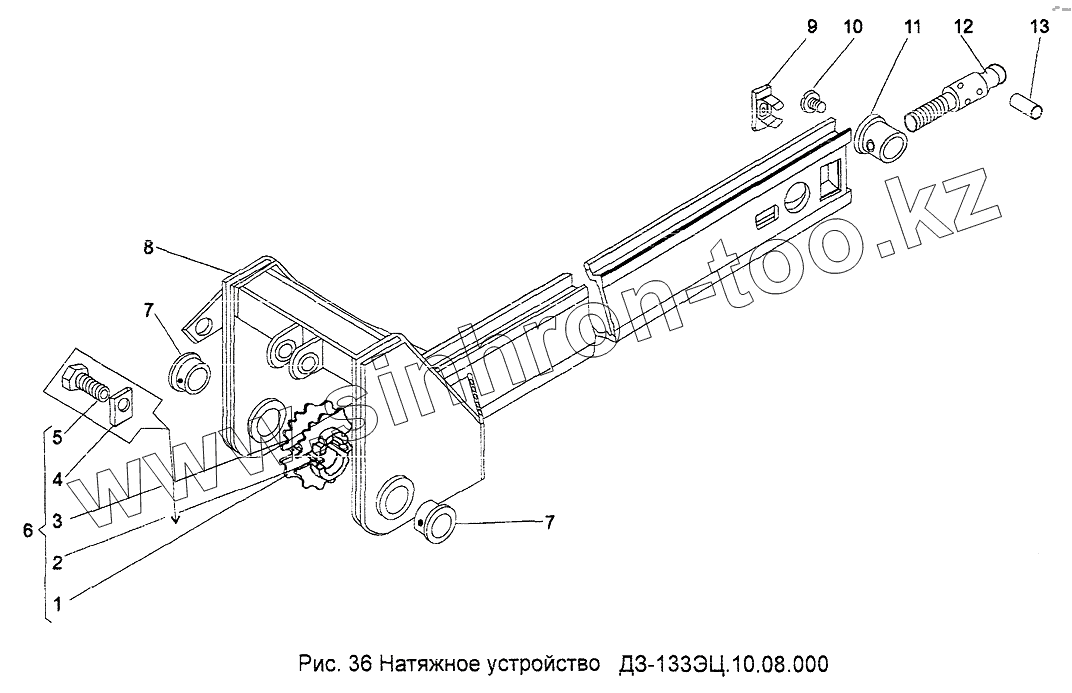

Каталог запасных частей к технике: Амкодор-91 (ДЗ-133ЭЦ). Натяжное устройство

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ДЗ-133ЭЦ.10.04.001		Звездочка
2	ДЗ-133ЭЦ.10.04.003		Шайба
3	ДЗ-133ЭЦ.10.04.002		Звездочка
4	16.13463		Шайба
5	М16х70.7798		Болт
6	ДЗ-133ЭЦ.10.04.000		Звездочка
7	ДЗ-133ЭЦ.03.04.001		Муфта
8	ДЗ-133ЭЦ.10.08.100		Рама
9	ДЗ-133ЭЦ.10.01.100		Пластина стопорная
10	ДЗ-133ЭЦ.10.01.003		Заглушка
11	ДЗ-133ЭЦ.10.01.002		Гайка
12	ДЗ-133ЭЦ.10.01.001		Винт
13	16h11х40.3128		Штифт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
