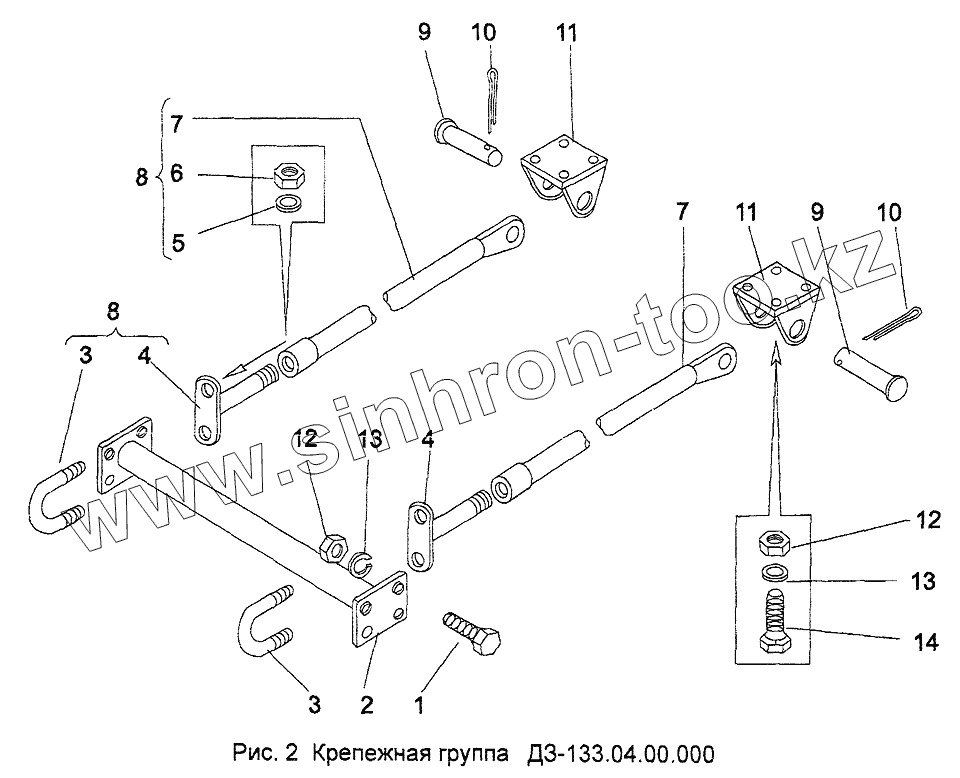

Каталог запасных частей к технике: Амкодор-91 (ДЗ-133ЭЦ). Крепежная группа

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 М16х32.7796 Болт
2 ДЗ-133.04.00.000 Кронштейн
3 ДЗ-133.00.01.002 Скоба
4 ДЗ-133.00.01.300 Вилка
5 16.6402 Шайба
6 М16.5915 Гайка
7 ДЗ-133.00.01.100 Тяга
8 ДЗ-133.00.01.000 Тяга
9 ДЗ-133.00.01.004 Штырь
10 6,3х50.397 Шплинт
11 ДЗ-133.05.00.000 Кронштейн
12 М16.5915 Гайка
13 16.6402 Шайба
14 ДЗ-133.00.00.007 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
