Каталог запасных частей к технике: Амкодор-91 (ДЗ-133ЭЦ). Гидроцилиндр

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

7

8

8

9

9

10

11

12

12

13

14

15

16

17

18

19

20

20

21

22

23

24

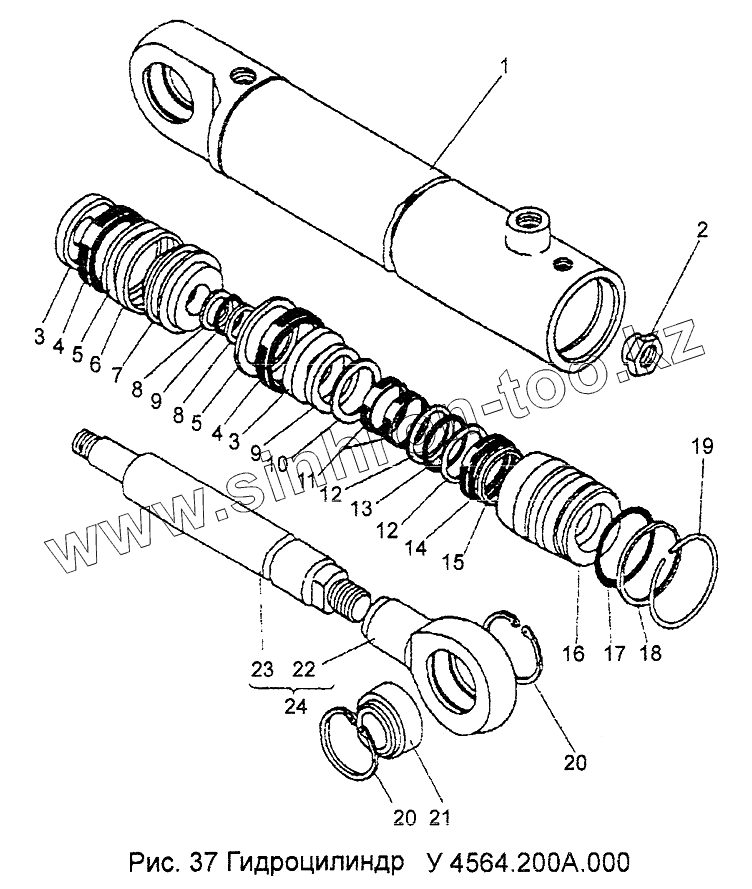

Позиция на иллюстрации	Заводской номер детали		Название детали
1	У4564.200.100		Цилиндр
2	У4564.200.004		Гайка
3	У4564.200.001		Крышка манжеты
4	1-80X60-6.14896		Манжета
5	КЗП.1-11		Кольцо защитное
6	КОП.1-61		Кольцо опорное
7	КЗП.1-31		Кольцо защитное
8	030-035-30.9833		Кольцо
9	1-60х50-6.14896		Манжета
10	КЗП.1-21		Кольцо
11	КОП.1-71		Кольцо опорное
12	КЗП.1-41		Кольцо защитное
13	050-055-30.9833		Кольцо
14	3-50.24811		Грязесъемник
15	50.24811		Скребок
16	У4564.200.201		Крышка цилиндра
17	075-080-30.9833		Кольцо
18	КЗП.1-51		Кольцо защитное
19	У4564.200.002		Кольцо
20	А62.13943		Кольцо
21	СзС-40.3635		Подшипник
22	У4564.200.402		Проушина
23	У4564.200.401		Манжетодержатель
24	У4564.200.400		Шток

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
