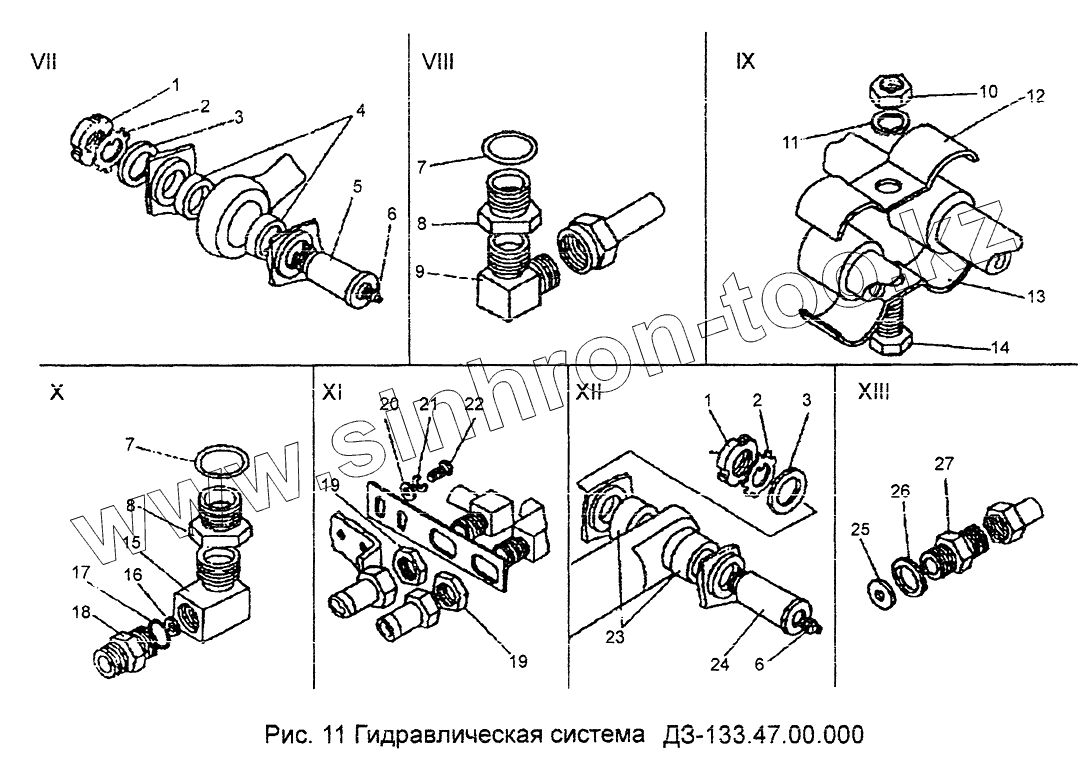

Каталог запасных частей к технике: Амкодор-91 (ДЗ-133ЭЦ). Гидравлическая система
1
1
2
2
3
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВМ36х1,5.11871 | Гайка | |
| 2 | ДЗ-133.00.00.005 | Шайба | |
| 3 | 36.11872 | Шайба | |
| 4 | ДЗ-133.45.00.008-01 | Втулка | |
| 5 | ДЗ-133.45.00.002 | Палец | |
| 6 | 1.3.19853 | Масленка | |
| 7 | 024-029-30.9833 | Кольцо | |
| 8 | ДЗ-133.48.00.003 | Гайка | |
| 9 | ДЗ-133.45.00.035 | Угольник | |
| 10 | М8.5915 | Гайка | |
| 11 | 8.6402 | Шайба | |
| 12 | Д-579.0400-04 | Скоба | |
| 13 | Д-579.0400-03 | Прокладка | |
| 14 | М8х30.7796 | Болт | |
| 15 | ДЗ-133.45.00.036 | Угольник | |
| 16 | ДЗ-133.45.00.017 | Шайба | |
| 17 | 019-023-25.9833 | Кольцо | |
| 18 | ДЗ-133.45.00.037 | Штуцер | |
| 19 | М22х15.15803 | Контргайка | |
| 20 | 8.11371 | Шайба | |
| 21 | 8.6402 | Шайба | |
| 22 | М8х20.7796 | Болт | |
| 23 | ДЗ-133.45.00.008 | Втулка | |
| 24 | ДЗ-133.45.00.006 | Палец | |
| 25 | ДЗ-133.45.00.022 | Шайба | |
| 26 | М22.23358 | Шайба | |
| 27 | ДЗ-133.45.00.021 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
