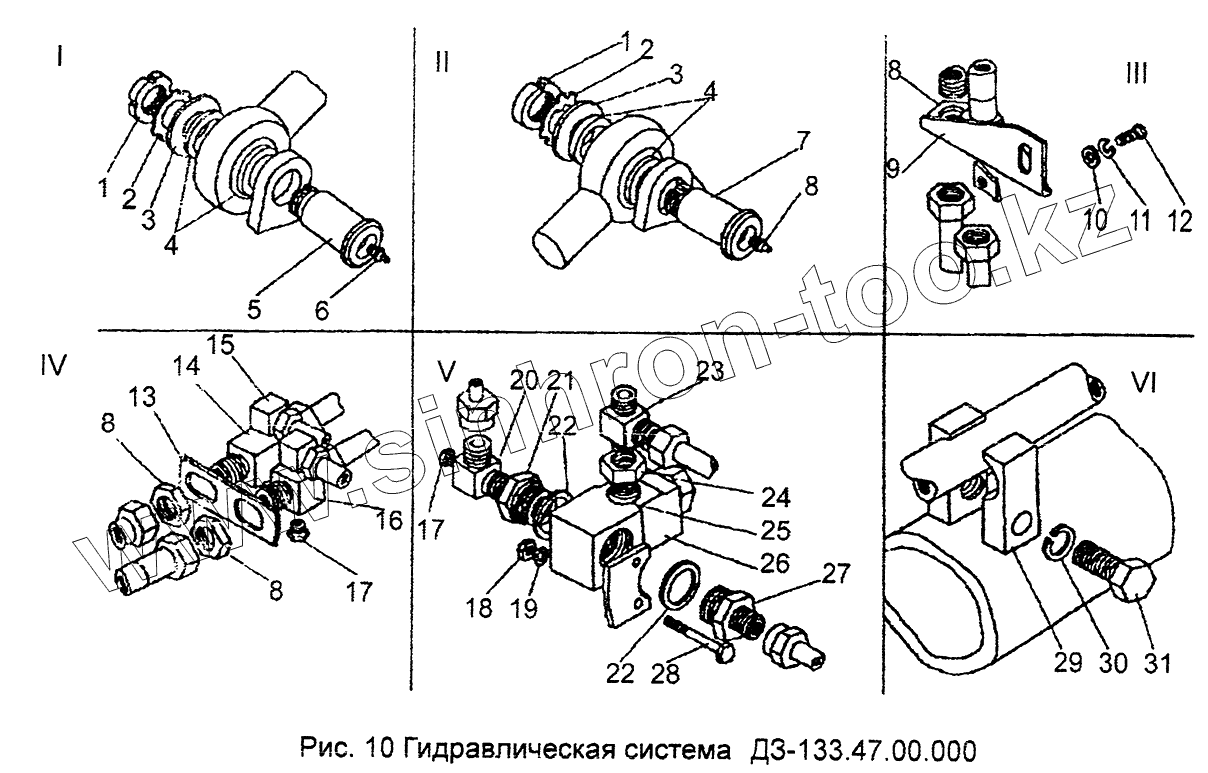

Каталог запасных частей к технике: Амкодор-91 (ДЗ-133ЭЦ). Гидравлическая система
1
1
2
2
3
3
4
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВМ36х1,5.11871 | Гайка | |
| 2 | ДЗ-133.00.00.005 | Шайба | |
| 3 | 36.11872 | Шайба | |
| 4 | ДЗ-133.45.00.008 | Втулка | |
| 5 | ДЗ-133.45.00.003 | Палец | |
| 6 | 1.3.19853 | Масленка | |
| 7 | ДЗ-133.45.00.006 | Палец | |
| 8 | М22х1,5.15803 | Контргайка | |
| 9 | ДЗ-133.45.00.031 | Кронштейн | |
| 10 | 8.11371 | Шайба | |
| 11 | 8.6402 | Шайба | |
| 12 | М8х20.7796 | Болт | |
| 13 | ДЗ-133.45.00.009 | Кронштейн | |
| 14 | ДЗ-133.45.00.001 | Тройник | |
| 15 | ДЗ-133.45.06.001 | Угольник | |
| 16 | ДЗ-133.45.00.012 | Крест | |
| 17 | ДЗ-133.45.00.028 | Пробка | |
| 18 | М10.5915 | Гайка | |
| 19 | 10.6402 | Шайба | |
| 20 | ДЗ-133.45.00.014 | Тройник | |
| 21 | ДЗ-133.45.00.015 | Штуцер | |
| 22 | М33.23358 | Прокладка | |
| 23 | ДЗ-133.45.00.018 | Тройник | |
| 24 | ДЗ-133.45.00.029 | Штуцер | |
| 25 | М27.23358 | Прокладка | |
| 26 | 521.20.06.00 | Гидроклапан предохранительный | |
| 27 | ДЗ-133.45.00.016 | Штуцер | |
| 28 | М10х80.7796 | Болт | |
| 29 | ДЗ-133.45.00.025 | Платик | |
| 30 | 6.6402 | Шайба | |
| 31 | ВМ6х16.17473 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
