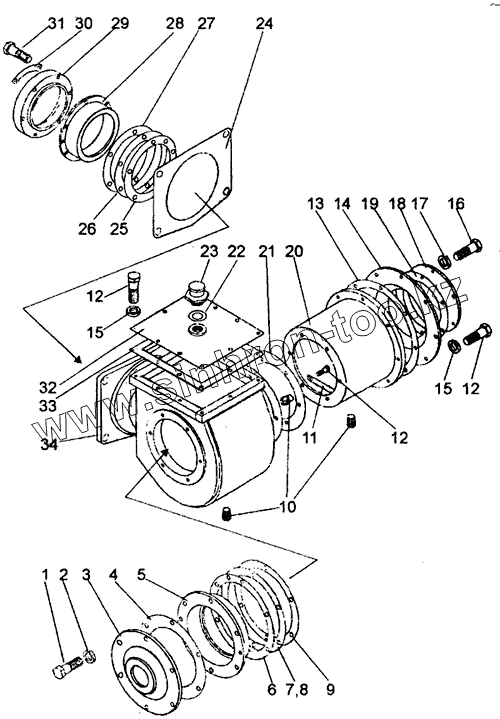

Каталог запасных частей к технике: Амкодор-8047А. Редуктор конический
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М10х35.7796 | Болт | |
| 2 | 10.6402 | Шайба | |
| 3 | ДЗ-133ЭЦ.02.01.023 | Крышка | |
| 4 | ДЗ-133ЭЦ.02.01.021 | Прокладка | |
| 5 | ДЗ-133ЭЦ.02.01.024 | Стакан | |
| 6 | ДЗ-133ЭЦ.02.01.018 | Прокладка регулировочная | |
| 7 | ДЗ-133ЭЦ.02.01.018-01 | Прокладка регулировочная | |
| 8 | ДЗ-133ЭЦ.02.01.018-02 | Прокладка регулировочная | |
| 9 | ДЗ-133ЭЦ.02.01.019 | Прокладка | |
| 10 | "2-1/4"".22-1624.18" | Пробка | |
| 11 | ДЗ-133ЭЦ.02.01.015 | Планка стопорная | |
| 12 | М8х20.7796 | Болт | |
| 13 | ДЗ-133ЭЦ.02.01.004 | Прокладка | |
| 14 | ДЗ-133ЭЦ.02.01.005 | Крышка | |
| 15 | 8.6402 | Шайба | |
| 16 | М6х14.7798 | Болт | |
| 17 | 6.6402 | Шайба | |
| 18 | ДЗ-133ЭЦ.02.01.035 | Крышка | |
| 19 | ДЗ-133ЭЦ.02.01.036 | Прокладка | |
| 20 | ДЗ-133ЭЦ.02.01.200 | Кожух | |
| 21 | ДЗ-133ЭЦ.02.01.016 | Прокладка | |
| 22 | ДЭ-7.32.00.047 | Прокладка | |
| 23 | У2237-19.000 | Отдушина | |
| 24 | ДЗ-133ЭЦ.02.01.027 | Прокладка | |
| 25 | ДЗ-133ЭЦ.02.01.033 | Прокладка регулировочная | |
| 26 | ДЗ-133ЭЦ.02.01.033-01 | Прокладка регулировочная | |
| 27 | ДЗ-133ЭЦ.02.01.033-02 | Прокладка регулировочная | |
| 28 | ДЗ-133ЭЦ 02.01.001 | Стакан | |
| 29 | ДЗ-133ЭЦ.02.01.031 | Крышка | |
| 30 | ДЗ-133ЭЦ.02.01.032 | Планка стопорная | |
| 31 | М8х45.7796 | Болт | |
| 32 | ДЗ-133ЭЦ.02 01.400 | Крышка | |
| 33 | ДЗ-133ЭЦ.02.01.004 | Прокладка | |
| 34 | ДЗ-133ЭЦ.02.01.100 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
