Каталог запасных частей к технике: Амкодор-8047А. Привод рабочего органа

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

2

3

3

3

4

5

6

7

7

8

9

10

11

12

13

14

15

16

17

18

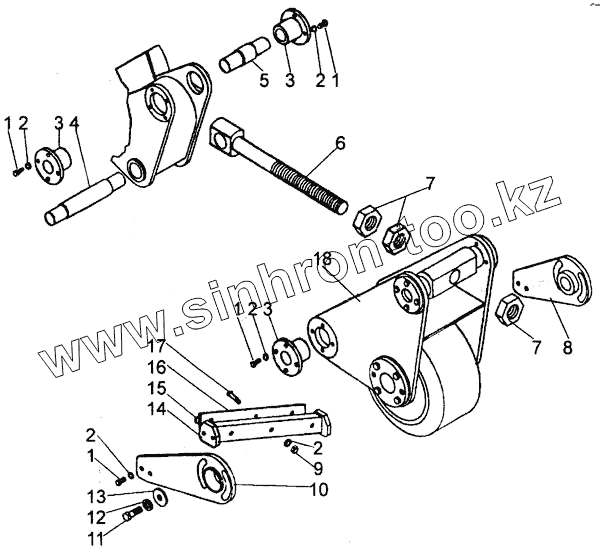

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М8х20.7796		Болт
2	8.6402		Шайба
3	8047А.02.00.005		Втулка
4	8047А.02.00.006		Ось
5	8047А.02.00.003		Ось
6	8047А.02.00.004		Винт
7	М30.5915		Гайка
8	8047А.02.04.000		Щека
9	М8.5915		Гайка
10	8047А.02.03.000		Щека
11	М12х40.7796		Болт
12	12.6402		Шайба
13	С12.02.11371		Шайба
14	8047А.02.06.000		Поперечина
15	8047А.02.00.008		Планка
16	8047А.02.00.007		Чистик
17	М8х45.7796		Болт
18	8047А.02.02.000		Колесо опорное

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
