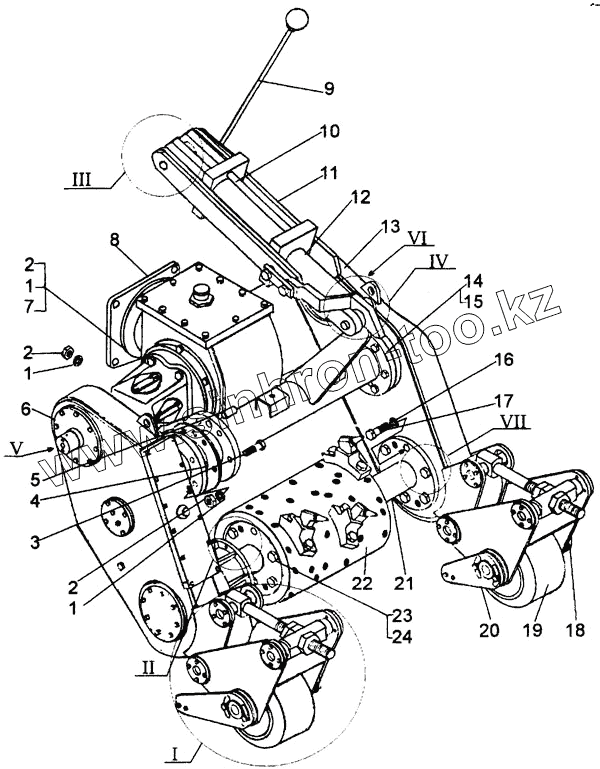

Каталог запасных частей к технике: Амкодор-8047А. Привод рабочего органа
1
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16.6402 | Шайба | |
| 2 | М16.5915 | Гайка | |
| 3 | М16Х60.7796 | Болт | |
| 4 | 8047.02.00.021-01 | Прокладка | |
| 5 | 20х40.3128 | Штифт | |
| 6 | 8047А.02.01.000 | Редуктор | |
| 7 | 8047А.02.00.011 | Болт | |
| 8 | ДЗ-133ЭЦ.02.01.000 | Редуктор | |
| 9 | 8047.02.07.000 | Рычаг | |
| 10 | 85-4619 | Механизм фиксации навесного оборудования в транспортном положении | |
| 11 | 8047А.02.00.012 | Щека | |
| 12 | Ц-75х200.23.1.97 | Гидроцилиндр | |
| 13 | 8047А.02.05.000 | Опора | |
| 14 | 8047.02.06.000 | Стежка | |
| 15 | 8047.02.00.021 | Прокладка | |
| 16 | 10.6402 | Шайба | |
| 17 | М10х35.7796 | Болт | |
| 18 | 8047А.02.03.000-01 | Щека | |
| 19 | 8047А.02.02.000 | Колесо опорное | |
| 20 | 8047А.02.04.000-01 | Щека | |
| 21 | 8047.02.04.000 | Цапфа | |
| 22 | 8047.02.03.000 | Фреза | |
| 23 | М20х40.7796 | Болт | |
| 24 | 20.6402 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
