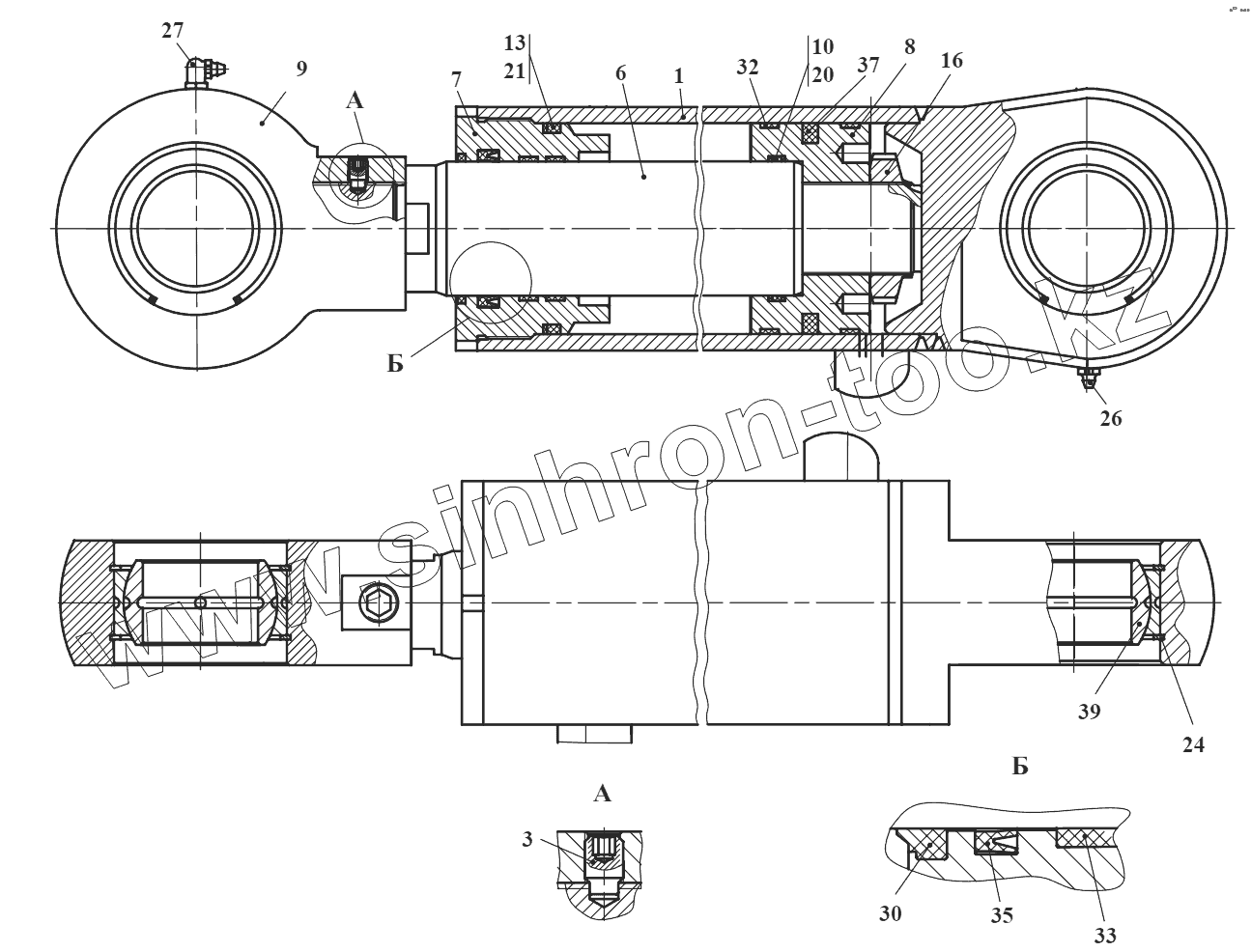

Каталог запасных частей к технике: Амкодор-732. Гидроцилиндр 732.46.13.010-Б

Тип техники

Марка

Модель

Схема

1

3

6

7

8

9

10

13

16

20

21

24

26

27

30

32

33

35

37

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	732.46.13.020-Б		Цилиндр
3	320.46.13.003		Винт
6	732.46.13.012-Б		Шток
7	732.46.13.013-Б		Стакан
8	732.46.13.014-Б		Поршень
9	732.46.13.015-Б		Проушина
10	732.46.13.016-Б		Кольцо защитное
13	ЦЭ110056.00.008		Кольцо защитное
16	ЦШ125063-00.003		Гайка стопорная
20	070-076-36-2-2		Кольцо
21	100-110-58-2-2		Кольцо
24	В90		Кольцо
26	1.3.Ц6.хр		Масленка
27	2.3.90.Ц6.хр		Маслёнка
30	86195ASOB070-078-4-7		Грязесъёмник
32	24130956KB110-105-9.6		Кольцо опорно-направляющее поршневое
33	24131051SB070-075-9.6		Кольцо опорно-направляющее штоковое
35	18776NI30070-85-10		Манжета
37	24213802OMK-MR110-89-7.7		Уплотнение поршневое
39	ШСЛ60К		Подшипник
