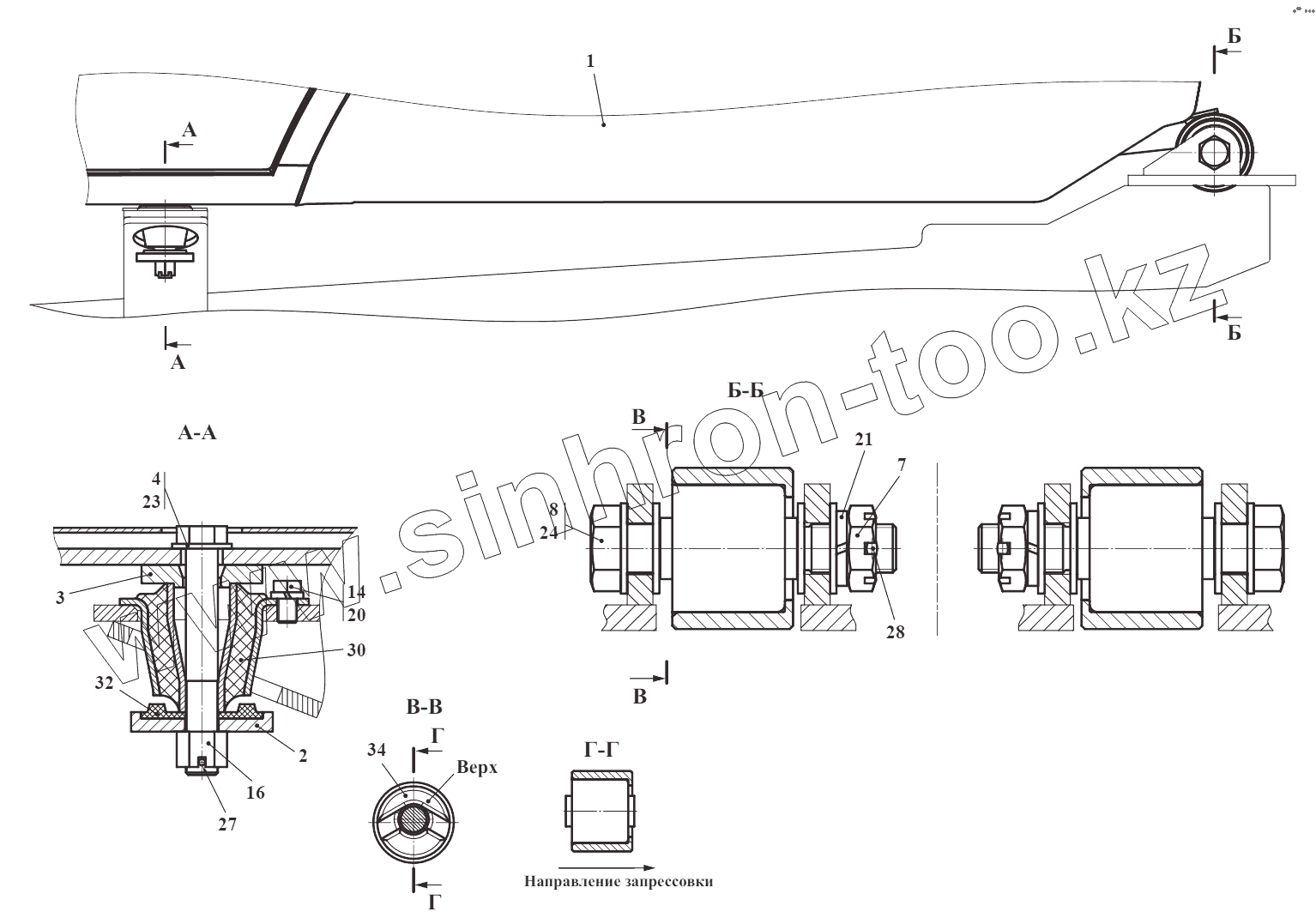

Каталог запасных частей к технике: Амкодор-732. Установка кабины 732.50.00.005Т

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
7
8
14
16
20
21
23
24
27
28
30
32
34
Позиция на иллюстрации Заводской номер детали Название детали
1 732.50.00.010-01-В Кабина
2 320.50.00.021 Шайба
3 320.50.00.022 Шайба
4 320.50.00.023 Болт
7 330СЕ.50.00.007 Гайка
8 732.50.00.006-Б Болт
14 М12-6gx30.88.35.0115 Болт
16 М20-6H.10.40Х.0115 Гайка
20 12ОТ.65Г.0115 Шайба
21 30.65Г.0115 Шайба
23 С.20.02.Ст3.0115 Шайба
24 С.30.02.Ст3.0115 Шайба
27 4x36.019 Шплинт
28 6,3x40.019 Шплинт
30 5718013 Виброизолятор
32 7718007 Шайба
34 04618702HD Гидровтулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
