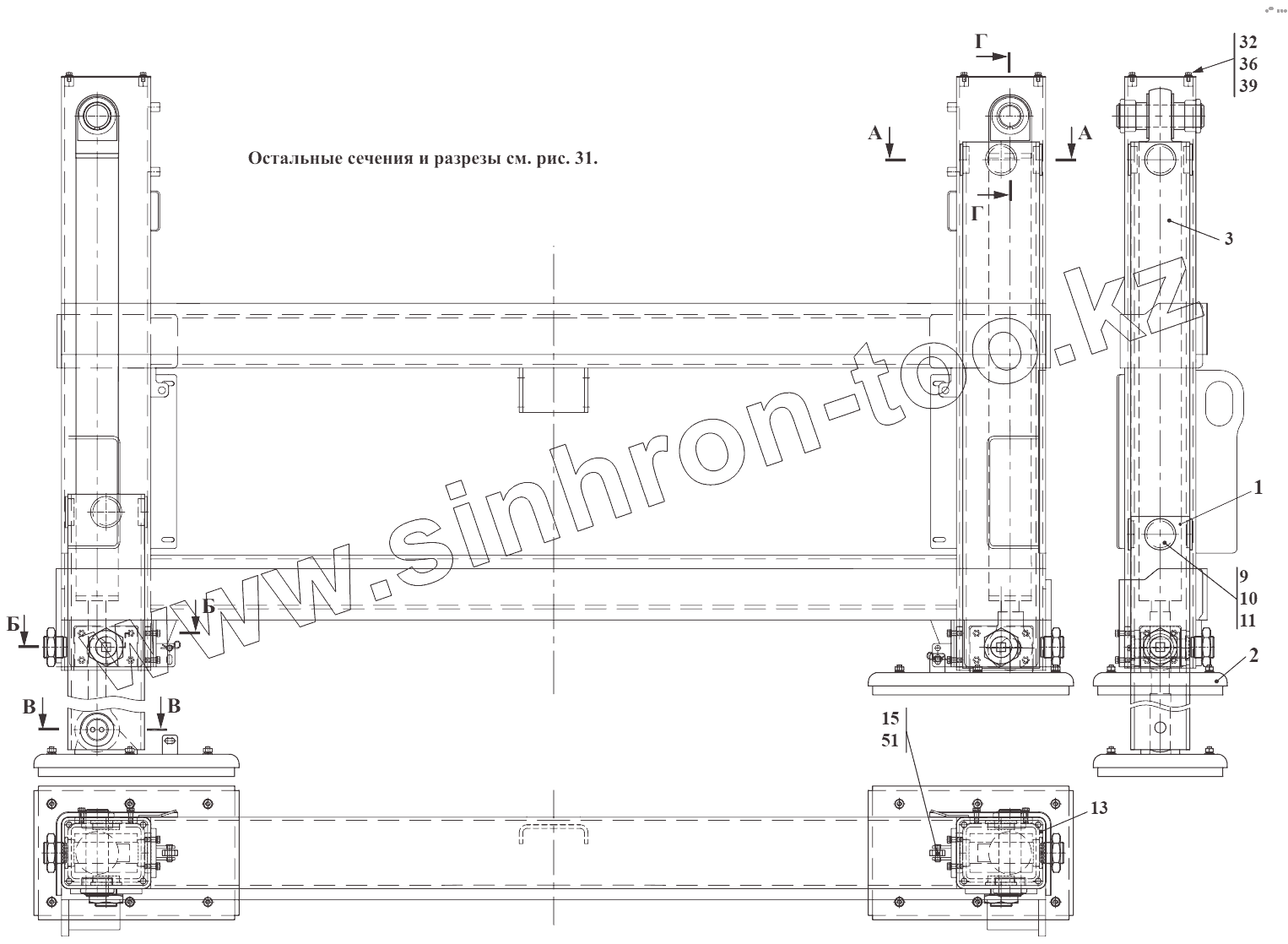

Каталог запасных частей к технике: Амкодор-732. Установка аутригеров 732.28.51.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
13
15
32
36
39
51
Позиция на иллюстрации Заводской номер детали Название детали
1 732.28.51.100 Аутригер
2 C.10.02.Ст3.0115 Шайба
2 С.10.02.Ст3.0115 Шайба
2 10.65Г.0115 Шайба
2 М10-6H.8.35.0115 Гайка
2 М10-6gx45.88.35.0115 Болт
2 732.28.50.202 Втулка
2 732.28.50.201 Подошва
2 732.28.51.210 Основание
2 732.28.51.200 Башмак
3 732.28.51.300 Гидросистема аутригеров
4 732.28.51.500 Кольцо
13 732.28.50.005 Крышка
15 732.28.50.007 Шплинт
18 732.28.51.001 Палец
19 732.28.51.002 Винт
20 732.28.51.003 Втулка
21 732.28.51.004 Втулка
22 732.28.51.005 Втулка
25 732.28.51.008 Гайка
26 732.28.51.009 Крышка
28 732.28.51.011 Палец
29 732.28.51.012 Пластина
30 732.28.51.013 Пластина
31 732.28.51.014 Шайба
32 М8-6gx16.88.35.0115 Болт
33 М8-6gx20.88.35.0115 Болт
34 М10-6gx25.88.35.0115 Болт
36 8.65Г.0115 Шайба
37 10.65Г.0115 Шайба
39 С.8.02.Ст3.0115 Шайба
46 В50 Кольцо
51 6-10d11x45.45.Ц15.хр Ось
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
