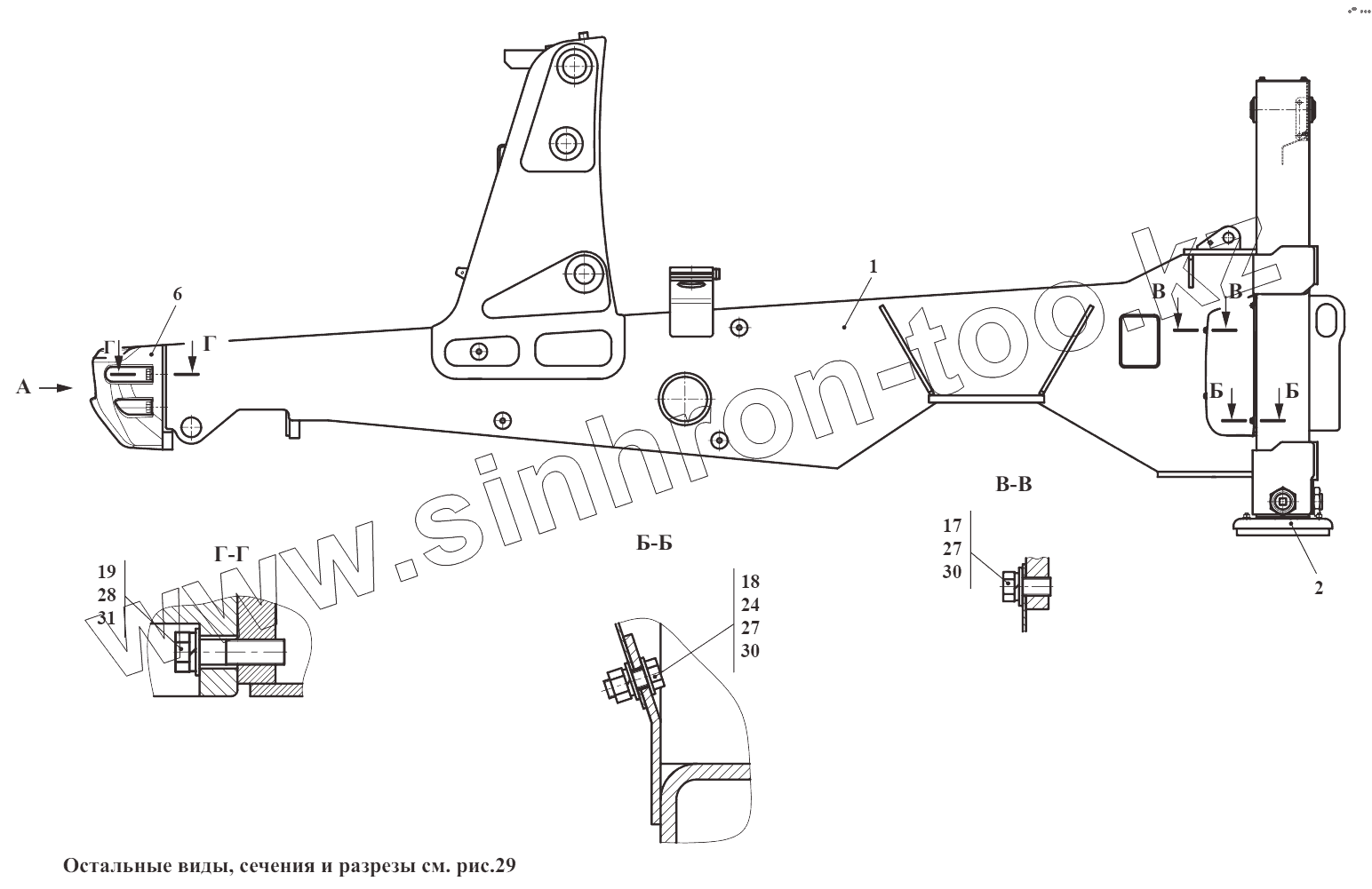

Каталог запасных частей к технике: Амкодор-732. Рама 732.28.00.000-Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
6
17
18
19
24
27
27
28
30
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 732.28.02.000 Рама
2 732.28.51.000 Установка аутригеров
6 732.28.00.011 Противовес
9 732.28.00.013 Кронштейн
10 732.28.00.014 Кронштейн
13 732.28.00.015 Щиток
14 732.28.00.015-01 Щиток
17 М8-6gx16.88.35.0115 Болт
18 М8-6gx20.88.35.0115 Болт
19 М20-6gx75.109.40Х.0115 Болт
21 М6-6gx16.88.35.0115 Болт
23 М6-6H.8.35.0115 Гайка
24 М8-6H.8.35.0115 Гайка
26 6.65Г.0115 Шайба
27 8.65Г.0115 Шайба
28 20.65Г.0115 Шайба
30 С.8.02.Ст3.0115 Шайба
31 С.20.02.Ст3.0115 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
