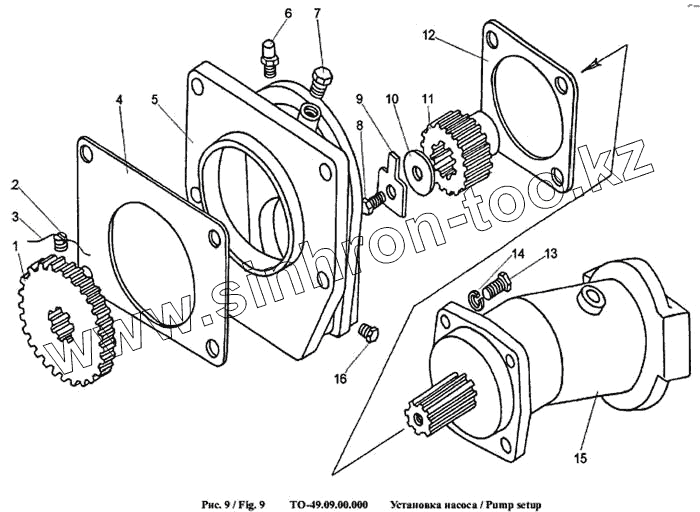

Каталог запасных частей к технике: Амкодор-702В (ТО-49-40). Установка насоса

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ТО-49.09.00.004		Шестерня
2	ВМ10х20.1478		Винт
3	1,2-1.3282		Проволока
4	ТО-49.09.00.001		Прокладка
5	ТО-49.09.00.100		Корпус
6	У35615-04.020		Сапун
7	ТМ-59МГ45.02.007		Пробка
8	М12.7796		Болт
9	ТО-18.02.04.906		Шайба стопорная
10	ТО-28.02.04.015		Шайба
11	ТО-49.09.00.002		Шестерня
12	У2237-41005		Прокладка
13	М12х35.7796		Болт
14	12.6402		Шайба
15	310.3.56-03		Насос
16	ТМ-59МГ90.10.025		Пробка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
