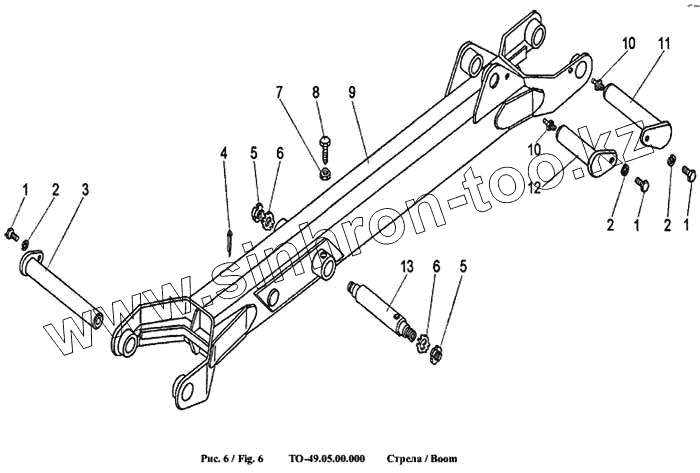

Каталог запасных частей к технике: Амкодор-702В (ТО-49-40). Стрела

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

3

4

5

5

6

6

7

8

9

10

10

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М16х25.7796		Болт
2	16.6402		Шайба
3	ТО-49.05.00.300		Палец
4	6,3х63.397		Шплинт
5	ДЗ-133.00.00.014		Кронштейн
6	36.11872		Шайба
7	М12.5915		Гайка
8	ВМ10х30.1481		Винт
9	ТО-49.05.00.100		Стрела
10	1.3.19853		Масленка
11	ТО-49.05.00.200		Палец
12	ТО-49.05.00.400		Палец
13	ТО-49.04.00.002		Палец
14	ТО-49.02.00.001		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
