Каталог запасных частей к технике: Амкодор-702В (ТО-49-40). Рукоять

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

8

9

10

11

11

11

12

13

14

15

16

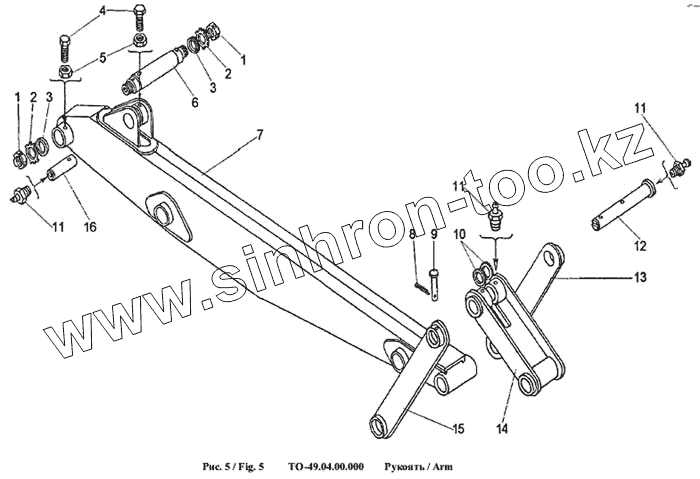

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ДЗ-133.00.00.014		Кронштейн
2	36.11872		Шайба
3	ТО-49.04. 00.004		Шайба
4	ВМ10х30. 1481		Винт
5	М10.5915		Гайка
6	ТО-49.04.00.002		Палец
7	ТО-49.04.00.100		Рукоять
8	3,2х20.397		Шплинт
9	6-12812х85.9650		Ось
10	ТО-49.04.00.001		Кольцо
11	1.3.19853		Масленка
12	ТО-49.04.00.500		Палец
13	ТО-49.04.00.300		Тяга
14	ТО-49.04.00.400		Тяга
15	ТО-49.04.00.200		Тяга
16	ТО-49.04.00.003		Палец

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
