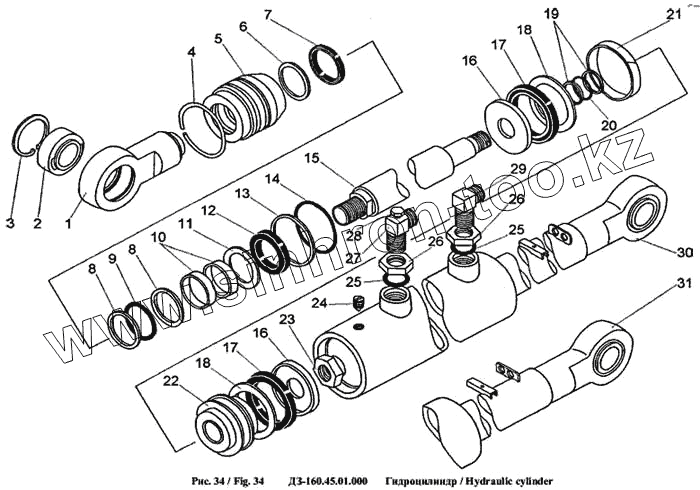

Каталог запасных частей к технике: Амкодор-702В (ТО-49-40). Гидроцилиндр
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-160.45.01.001 | Проушина | |
| 2 | ШС40.3635 | Подшипник | |
| 3 | Б62.13943 | Кольцо | |
| 4 | У4564.200.002 | Кольцо | |
| 5 | У4564.200.001-2 | Букса | |
| 6 | 50.24811 | Скребок | |
| 7 | 3-50.24811 | Грязесъемник | |
| 8 | КЗП.1-41 | Кольцо защитное | |
| 9 | 050-055-30-2-3.9833 | Кольцо | |
| 10 | КОП.1-71 | Кольцо опорное | |
| 11 | КЗП.1-51 | Кольцо защитное | |
| 12 | 1-60х50-6.14896 | Манжета | |
| 13 | КЗП.1-51 | Кольцо защитное | |
| 14 | 075-080-30-2-3.9833 | Кольцо | |
| 15 | У4564.200.400 | Шток | |
| 16 | У4564.200.401 | Манжетодержатель | |
| 17 | 1-80х65-6.14896 | Манжета | |
| 18 | КЗП.1-11 | Кольцо защитное | |
| 19 | КЗП.1-31 | Кольцо защитное | |
| 20 | 060-035-30-2-3.9833 | Кольцо | |
| 21 | КОП.1-61 | Кольцо опорное | |
| 22 | У4564.200.301-2 | Поршень | |
| 23 | У4564.200.004 | Гайка | |
| 24 | В.М10х16.1476 | Винт | |
| 25 | 024-029-30-2-3.18829 | Кольцо | |
| 26 | ДЗ-160.45.00.007 | Гайка | |
| 27 | ДЗ-160.45.00.008 | Угольник | |
| 28 | 2-1/8” | Пробка | |
| 29 | ДЗ-160.45.00.003 | Угольник | |
| 30 | ДЗ-160.45.01.100 | Хвостовик | |
| 31 | ДЗ-160.45.01.100-01 | Хвостовик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
