Каталог запасных частей к технике: Амкодор-702В (ТО-49-40). Гидроцилиндр

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

5

6

6

7

8

8

9

9

10

10

11

12

13

14

15

16

17

18

19

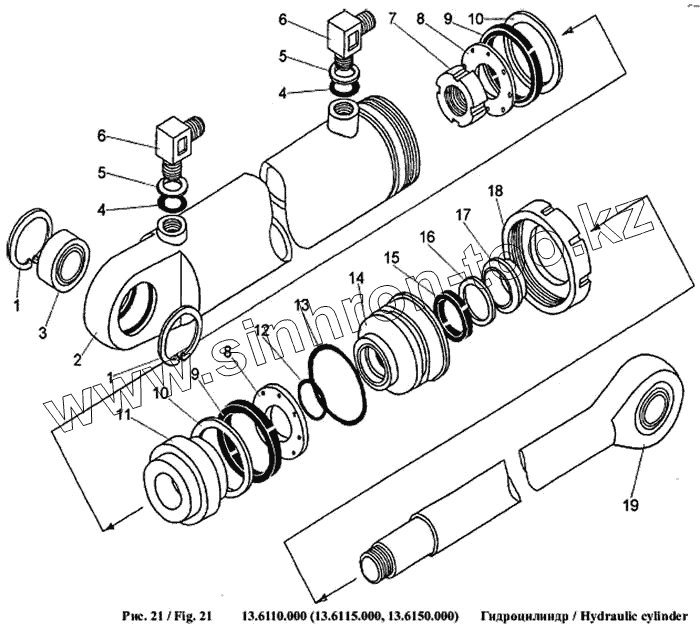

Позиция на иллюстрации	Заводской номер детали		Название детали
1	13.0920.007		Кольцо стандартное
2	13.6110.300		Гильза
3	ШС-50.3635		Подшипник
4	023-028-30-2-2		Кольцо
5	13.6110.014		Шайба
6	13.6110.017-01		Угольник
7	13.0920.003		Гайка
8	13.0920.002		Шайба
9	1-110х90-6		Манжета
10	13.0920.006		Кольцо
11	13.0920.500		Поршень
12	045-053-46-2-2		Кольцо
13	100-110-58-2-2.13943		Кольцо
14	13.6110.200		Крышка
15	13.6110.007		Манжета
16	13.6110.006		Кольцо
17	13.6110.008		Грязесъемник
18	13.6110.001		Гайка
19	13.6110.100		Шток

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
