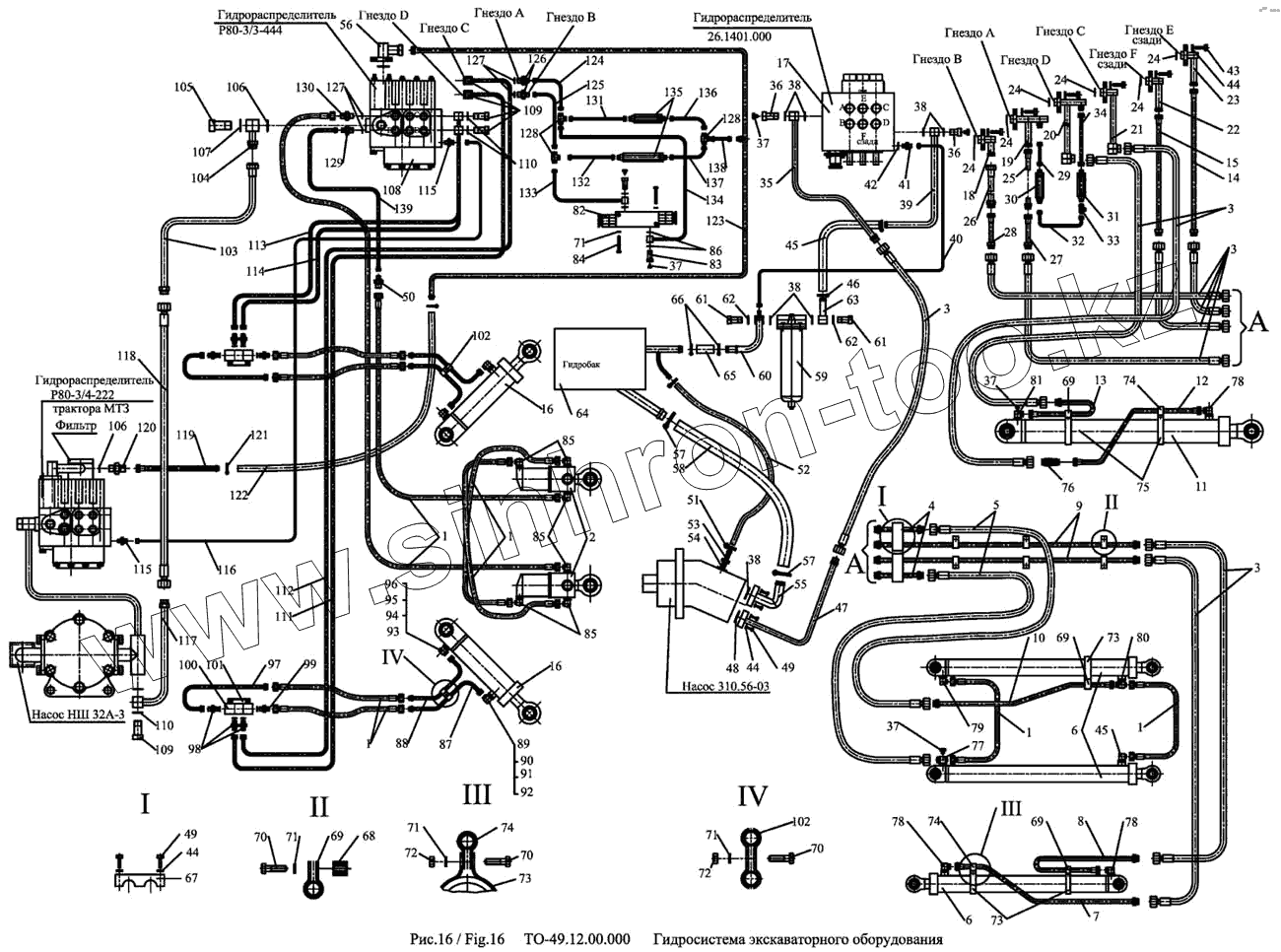

Каталог запасных частей к технике: Амкодор-702В (ТО-49-40). Гидросистема
1
1
1
1
1
2
2
3
3
3
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
37
37
38
38
38
38
39
40
41
42
43
44
44
44
45
45
46
47
48
49
49
50
51
52
53
54
55
56
57
57
58
59
60
61
61
62
62
63
64
65
66
67
68
69
69
69
69
70
70
70
71
71
71
71
72
72
73
73
73
74
74
74
75
76
77
78
78
78
79
80
81
82
83
84
85
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
102
103
104
105
106
106
107
108
109
109
110
110
111
112
113
114
115
115
116
117
118
119
120
121
122
123
124
125
126
127
127
128
128
129
130
131
132
133
134
135
136
137
138
139
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД-12х650У | Рукав | |
| 2 | 13.0920.000 | Гидроцилиндр | |
| 2 | ТО-49.12.00.900 | Гидроцилиндр | |
| 3 | РВД-20x1050У | Рукав | |
| 4 | ТО-49.12.00.130 | Трубопровод | |
| 5 | РВД 20х650.У | Рукав | |
| 6 | 13.6250.000 | Гидроцилиндр | |
| 6 | ТО-49.12.00.700 | Гидроцилиндр | |
| 7 | ТО-49.12.00.100 | Трубопровод | |
| 8 | ТО-49.12.00.040 | Трубопровод | |
| 9 | ТО-49.12.00.120 | Трубопровод | |
| 10 | ТО-49.12.00.110 | Трубопровод | |
| 11 | 13.6150.000 | Гидроцилиндр | |
| 11 | ТО-49.12.00.800-01 | Гидроцилиндр | |
| 12 | ТО-49.12.00.170 | Трубопровод | |
| 13 | ТО-49.12.00.050 | Трубопровод | |
| 14 | ТО-49.12.00.090 | Трубопровод | |
| 15 | ТО-49.12.00.080 | Трубопровод | |
| 16 | 13.6110.000 | Гидроцилиндр | |
| 16 | ТО-49.12.00.800 | Гидроцилиндр | |
| 17 | 26.1401.000 | Гидрораспределитель | |
| 18 | ТО-49.12.00.330 | Переходник | |
| 19 | ТО-49.12.00.250 | Переходник | |
| 20 | ТО-49.12.00.310 | Переходник | |
| 21 | ТО-49.12.00.290 | Переходник | |
| 22 | ТО-49.12.00.250-01 | Переходник | |
| 23 | ТО-49.12.00.250-02 | Переходник | |
| 24 | 025-032-36-2-2.9833 | Кольцо | |
| 25 | ТО-49.12.00.150 | Трубопровод | |
| 26 | ТО-49.12.00.160 | Трубопровод | |
| 27 | ТО-49.12.00.070 | Трубопровод | |
| 28 | ТО-49.12.00.060 | Трубопровод | |
| 29 | ТО-49.12.00.380 | Трубопровод | |
| 30 | ТО-49.12.00.600 | Клапан предохранительный | |
| 31 | ТО-49.12.00.610 | Клапан предохранительный | |
| 32 | ТО-49.12.00.340 | Трубопровод | |
| 33 | ТО-49.12.00.560 | Соединение | |
| 34 | ТО-49.12.00.390 | Трубопровод | |
| 35 | ТО-49.12.00.200 | Трубопровод | |
| 36 | ТО-49.12.00.004 | Болт зажимной | |
| 37 | ТО-27-1.10.01.00.007 | Пробка | |
| 38 | 040-045-30-2-2.9833 | Кольцо | |
| 39 | ТО-49.12.00.220 | Трубопровод | |
| 40 | ТО-49.12.00.550 | Трубопровод | |
| 41 | ТО-49.12.00.002 | Штуцер | |
| 42 | 14.М3.23358 | Прокладка | |
| 43 | М10х20.7796 | Болт | |
| 44 | 10.65Г.6402 | Шайба | |
| 45 | 32х43,0-16.10362 | Рукав | |
| 46 | ДЭ-224.44.22.000 | Хомут | |
| 47 | ТО-49.12.00.430 | Трубопровод | |
| 48 | 036-041-30-2-2.9833 | Кольцо | |
| 49 | М10х30.7796 | Болт | |
| 50 | ДЭ-235.42.00.025 | Штуцер | |
| 51 | ДЭ-224.49.91.000 | Хомутик | |
| 52 | 16х26,5-16.10362 | Рукав | |
| 53 | ТО-49.12.00.007 | Штуцер | |
| 54 | 015-019-25-2-2.9833 | Кольцо | |
| 55 | ТО-49.12.01.050 | Фланец | |
| 56 | 040-045-30-2-2.9833 | Кольцо | |
| 57 | ТО-49.12.01.020 | Хомут | |
| 58 | 48х62,0-15.10362 | Рукав | |
| 59 | У.4910.33В.000 | Фильтр линейный | |
| 60 | ТО-49.12.01.040 | Трубопровод | |
| 61 | АФ-1.70.00.027 | Болт зажимной | |
| 62 | 42-М3.23358 | Прокладка | |
| 63 | ТО-49.12.01.080 | Трубопровод | |
| 64 | ТО-49.12.01.000 | Установка гидробака и фильтра | |
| 65 | 32х43,0-16.10362 | Рукав | |
| 66 | ДЭ-224.44.22.000 | Хомут | |
| 67 | ТО-49.12.00.020 | Колодка верхняя | |
| 68 | ТО-49.12.00.011 | Втулка | |
| 69 | ТО-49.12.00.015 | Хомут | |
| 70 | М8х30.7796 | Болт | |
| 71 | 8.65Г.6402 | Шайба | |
| 72 | М8.5915 | Гайка | |
| 73 | ТО-49.12.00.013 | Хомут | |
| 74 | ТО-49.12.00.014 | Хомут | |
| 75 | ТО-49.12.00.012 | Хомут | |
| 76 | ТО-49.12.00.640 | Дроссель | |
| 77 | ТО-49.12.00.028 | Тройник | |
| 78 | ТО-49.12.00.024 | Угольник | |
| 79 | ТО-49.12.00.023 | Угольник | |
| 80 | ТО-49.12.00.027 | Тройник | |
| 81 | ТО-49.12.00.025 | Угольник | |
| 82 | 26.6771.000 | Клапан перепускной | |
| 83 | ТО-49.12.02.008 | Болт зажимной | |
| 84 | М8х60.7796 | Болт | |
| 85 | 8.65Г.6402 | Шайба | |
| 86 | 16М3.23358 | Прокладка | |
| 87 | ТО-49.12.00.500 | Трубопровод | |
| 88 | ТО-49.12.00.510 | Трубопровод | |
| 89 | ТО-49.30.00.027 | Угольник поворотный | |
| 90 | ТО-49.30.00.004 | Установочная гайка | |
| 91 | ТО-49.30.00.007 | Защитная шайба | |
| 92 | 019-023-25-2-2.9833 | кольцо | |
| 93 | ДЭ-235.42.11.160 | Клапан замедлительный | |
| 94 | ДЭ-235.42.00.044 | Гайка установочная | |
| 95 | ДЭ-235.42.00.045 | Защитная шайба | |
| 96 | 024-029-30-2-2.9833 | Кольцо | |
| 97 | ТО-49.12.00.520 | Трубопровод | |
| 98 | ДЭ-224.44.00.008 | Штуцер | |
| 99 | ДЭ-224.44.00.009 | Штуцер | |
| 100 | У2237-4581.020 | Гидрозамок | |
| 101 | ТО-49.12.00.018 | Кронштейн клапана | |
| 102 | Д-579.04.00-04 | Скоба | |
| 103 | ТО-49.12.02.080 | Трубопровод | |
| 104 | ТО-49.12.02.090 | Угольник поворотный | |
| 105 | ТО-49.12.02.005 | Болт зажимной | |
| 106 | 021-024-25-2-2.9833 | Кольцо | |
| 107 | 24М3.23358 | Прокладка | |
| 108 | Р80-3/3-444 | Гидрораспределитель | |
| 109 | ТО-49.12.02.006 | Болт зажимной | |
| 110 | 20М3.23358 | Прокладка | |
| 111 | ТО-49.12.02.150 | Трубопровод | |
| 112 | ТО-49.12.02.160 | Трубопровод | |
| 113 | ТО-49.12.02.170 | Трубопровод | |
| 114 | ТО-49.12.02.180 | Трубопровод | |
| 115 | ТО-49.12.02.004 | Штуцер | |
| 116 | ТО-49.12.02.060 | Трубопровод | |
| 117 | ТО-49.12.02.070 | Трубопровод | |
| 118 | РВД 16х550У | Рукав | |
| 119 | ТО-49.12.02.040 | Трубопровод | |
| 120 | ТО-49.12.02.002 | Штуцер | |
| 121 | ДЭ-22449.91.000 | Хомутик | |
| 122 | 20х30,5-16.10362 | Рукав | |
| 123 | ТО-49.12.02.050 | Трубопровод | |
| 124 | ТО-49.12.02.270 | Трубопровод | |
| 125 | ТО-49.12.02.280 | Трубопровод | |
| 126 | ТО-49.12.02.007 | Штуцер | |
| 127 | 017-020-25-2-2.9833 | Кольцо | |
| 128 | ТО-49.12.00.029 | Тройник | |
| 129 | ТО-49.12.02.001 | Штуцер | |
| 130 | ТО-49.12.02.003 | Штуцер | |
| 131 | ТО-49.12.02.230 | Трубопровод | |
| 132 | ТО-49.12.02.220 | Трубопровод | |
| 133 | ТО-49.12.02.130 | Трубопровод | |
| 134 | ТО-49.12.02.140 | Трубопровод | |
| 135 | ТО-49.12.02.030 | Клапан предохранительный | |
| 136 | ТО-49.12.02.240 | Трубопровод | |
| 137 | ТО-49.12.02.250 | Трубопровод | |
| 138 | ТО-49.12.02.260 | Трубопровод | |
| 139 | ТО-49.12.02.100 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
