Каталог запасных частей к технике: Амкодор-702EВ. 702ЕА.02.15.100В Рама

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

8

9

10

11

12

12

13

14

14

15

15

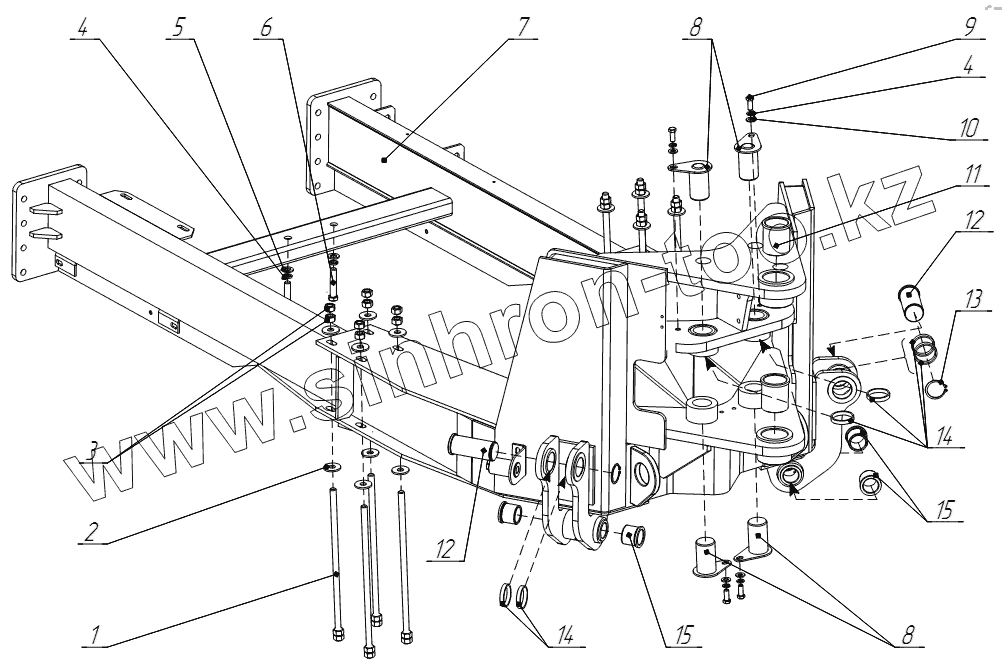

Позиция на иллюстрации	Заводской номер детали		Название детали
1	702ЕА.02.11.000		Болт
2	ПДУ-06.001		Шайба
3	М16-6Н.5.0115		Гайка
4	12.65Г.0115		Шайба
5	С.16.02.Ст3.0115		Шайба
6	М16-6gх80.109.40Х.0115		Болт
7	702ЕА.02.15.100В		Рама
8	702ЕА.02.27.000		Палец
9	М12-6gх30.88.35.0115		Болт
10	С.12.02.Ст3.0115		Шайба
11	702ЕА.02.01.001		Втулка
12	702ЕА.02.00.005		Палец
13	В50		Кольцо
14	702ЕА.02.00.017-01		Кольцо
15	702ЕА.02.01.301		Втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
