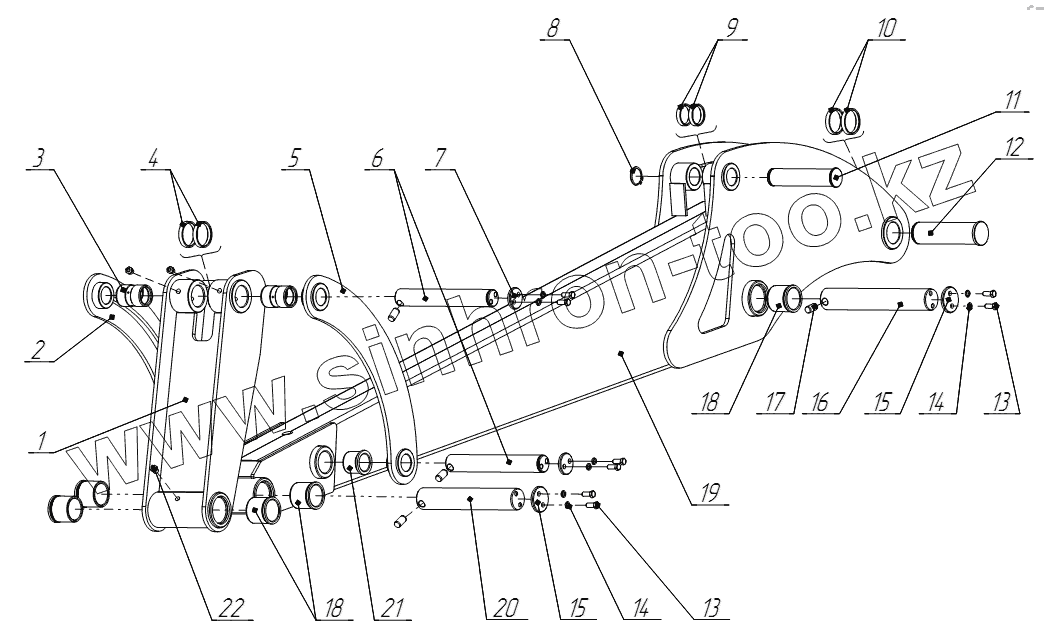

Каталог запасных частей к технике: Амкодор-702EВ. 702ЕА.02.04.000 Рукоять

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 702ЕА.02.08.010 Тяга
2 702ЕА.02.07.000-01 Тяга
3 702ЕА.02.08.001 Втулка
4 702ЕА.01.00.001-02 Кольцо
5 702ЕА.02.07.000 Тяга
6 702ЕА.02.00.006 Палец
7 702ЕА.02.00.007 Шайба
8 В40 Кольцо
9 702ЕА.01.00.001 Кольцо
10 702ЕА.02.00.017-01 Кольцо
11 702ЕА.02.00.004 Палец
12 702ЕА.02.00.005-01 Палец
13 М10-6gх25.88.35.0115 Болт
14 10.65Г.0115 Шайба
15 702ЕА.02.00.007-01 Шайба
16 702ЕА.02.00.008 Палец
17 Штифт2.16х30 Штифт
18 702ЕА.02.03.001 Втулка
19 702ЕА.02.04.110 Рукоять
20 702ЕА.02.00.008-01 Палец
21 702ЕА.02.01.301 Втулка
22 1.2.Ц6.хр Масленка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
