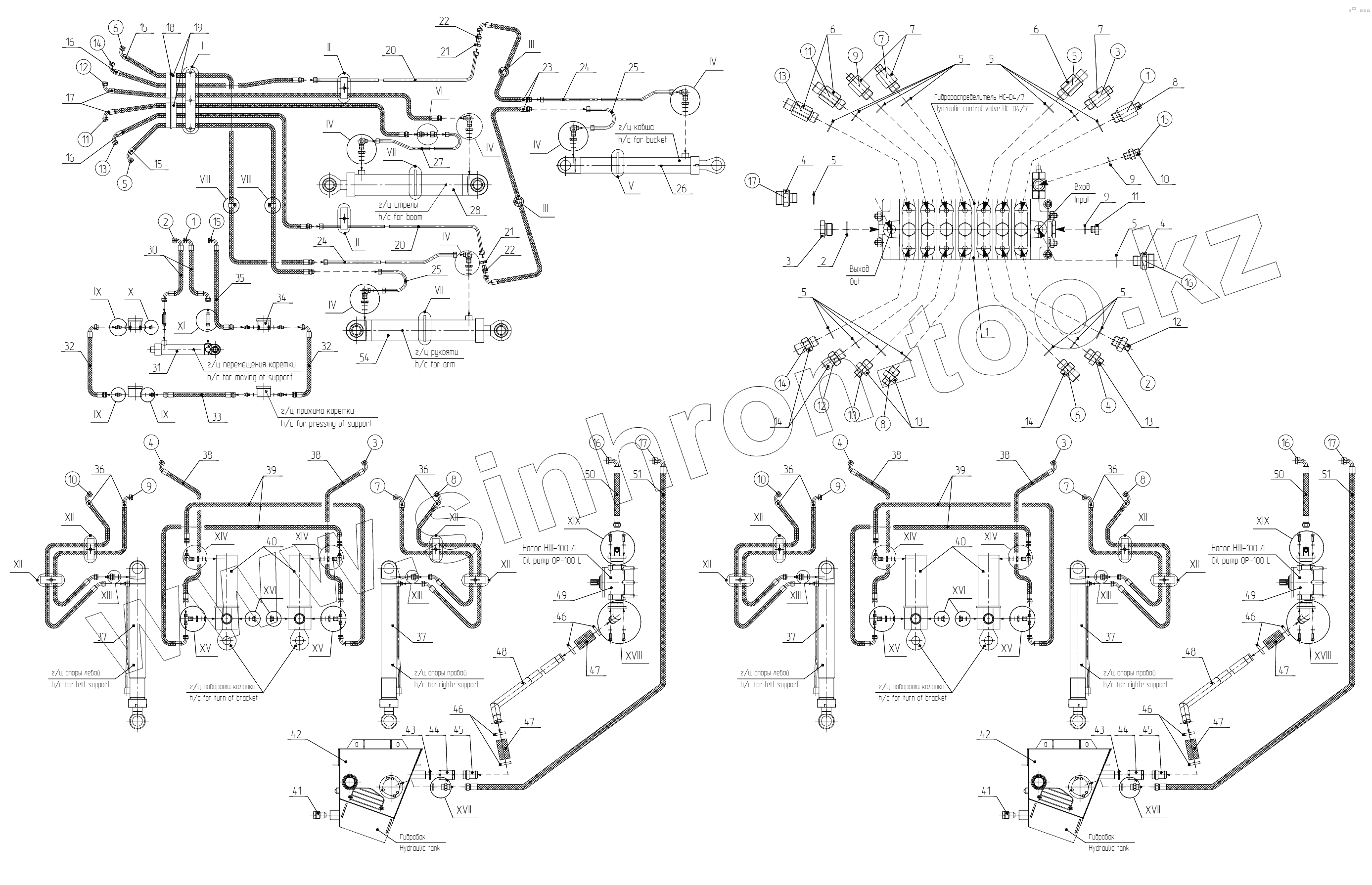

Каталог запасных частей к технике: Амкодор-702ЕМ-03. 702ЕМ.02.12.000 Гидросистема

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
3
3
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
7
7
7
7
7
8
8
8
8
9
9
9
9
9
10
10
10
10
11
11
11
12
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
16
16
16
17
17
17
17
18
19
20
20
21
21
22
22
23
24
24
25
25
26
27
28
30
31
32
32
33
34
35
36
36
36
36
37
37
37
37
38
38
38
38
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
46
46
46
47
47
47
47
48
48
49
49
50
50
51
51
54
Позиция на иллюстрации Заводской номер детали Название детали
1 HC-D4/7 Гидрораспределитель
2 G3/4М3 Прокладка
3 ПГУ1-21.014 Пробка
4 ПГУ1-01.013 Штуцер
5 G1/2М3 Прокладка
6 ПГУ1-01.014-01 Штуцер
7 ПГУ1-01.036-01 Штуцер
8 ПГУ1-01.020-01 Штуцер
9 G1/4М3 Прокладка
10 ПГУ1-01.041 Штуцер
11 ПГУ1-21.004 Пробка
12 ПГУ1-01.020 Штуцер
13 ПГУ1-01.036 Штуцер
14 ПГУ1-01.014 Штуцер
15 2SNNPVx4100A61J10 Рукав
16 2SNNP13x3100A61J10 Рукав
17 2SNNP13x4300A60A61 Рукав
18 90-110 Хомут "NORMA"
19 60х73-0,49 Рукав
20 702EA.02.12.850 Трубопровод
21 TO-27.110.00.00.032 Гайка
22 ПГУ1-05.014 Штуцер
23 2SNNP13x1050А61J10 Рукав
24 702EA.021.28.70 Трубопровод
25 702EA.02.12.860 Трубопровод
26 ЦГ-8056x90011 Гидроцилиндр
27 702EA.02.12.880 Трубопровод
28 ЦГ-110.56х900.11 Гидроцилиндр
29 ЦГ-110.63х900.11 Гидроцилиндр
30 2SNNP6x1700А61А61 Рукав
31 702ЕМ.02.02.340 Гидроцилиндр
32 1SNNP6x450А60А61 Рукав
33 1SNNP6x500А60А60 Рукав
34 702EM.02.12.900 Гидроцилиндр
35 1SNNP6x2000A60A61 Рукав
36 2SNNP8x1600A61A63 Рукав
37 702EM.02.12.320 Гидроцилиндр
38 2SNNP8x1600A60A61 Рукав
39 2SNNP8x650A60A61 Рукав
40 702EA.02.12.740 Гидроцилиндр
41 702EA.02.12.501 Пробка
42 702EA.02.12.500 ЕидроЗок
43 702EA.02.12.502 Контргайка
44 Dy/40 Кран шаровый
45 702EA.02.12.503 Штуцер
46 50-70 Хомут "NORMA"
47 48х62-1,47 Рукав
48 702EA.02.12.690 Трубопровод
49 НШ-100Л Насос
50 2SNNP20x1050A80A81 Рукав
51 2SNNP20x2000A80A81 Рукав
52 702EA.02.12.730 Скоба
53 702EA.02.12.702 Прокладка
54 С10.02.Сm3.0115 Шайба
55 10.65Г.0115 Шайба
56 М10-6Н.6.0115 Гайка
57 М8-6gх40.56.0115 Болт
58 ПЛУ-09001 Скоба
59 702EA.02.12.701-01 Прокладка
60 702EA.02.12.701 Прокладка
61 С8.02.Сm3.0115 Шайба
62 8.65Г.0115 Шайба
63 М8-6Н.6.0115 Гайка
64 ПДУ-08006 Хомут
65 М12-6gх25.56.0115 Болт
66 12.65Г.0115 Шайба
67 С12.02.Сm3.0115 Шайба
68 ПГУ1-20.002 Угольник
69 ПГУ1-22.005 Гайка установочная
70 702ЕА.02.12.711 Шайба защитная
71 024-029-30-2-2 Кольцо
72 702ЕА.02.12.707 Прокладка
73 702ЕА.46.01.001 Штуцер
74 22М3 Прокладка
75 702ЕА.02.12.714 Шайба
76 702ЕА.02.12.891 Шайба
77 702ЕА.02.12.706 Прокладка
78 130-150 Хомут "NORMA"
79 М10-6gх30.56.0115 Болт
80 702ЕМ.02.12.601 Штуцер
81 013-017-25-2-2 Кольцо
82 М8-6gх20.56.0115 Болт
83 ПГУ1-01.039 Штуцер
84 ПГУ1-20.018 Угольник
85 ПГУ1-22.004 Гайка установочная
86 702ЕА.02.12.705 Шайба защитная
87 020-025-30-2-2 Кольцо
88 702ЕА.02.12.820 Тройник
89 ПГУ1-21.001 Пробка
90 020-024-25-2-2 Кольцо
91 029-035-36-2-2 Кольцо
92 ПГУ1-01018 Штуцер
93 060-06846-2-2 Кольцо
94 702ЕА.02.12.600 Фланец
95 М12-6gх35.56.0115 Болт
96 702ЕА.02.12.650 Фланец
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
