Каталог запасных частей к технике: Амкодор-702ЕМ-03. 702ЕА.02.05.100 Стрела

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
5
5
6
6
7
8
9
10
11
12
13

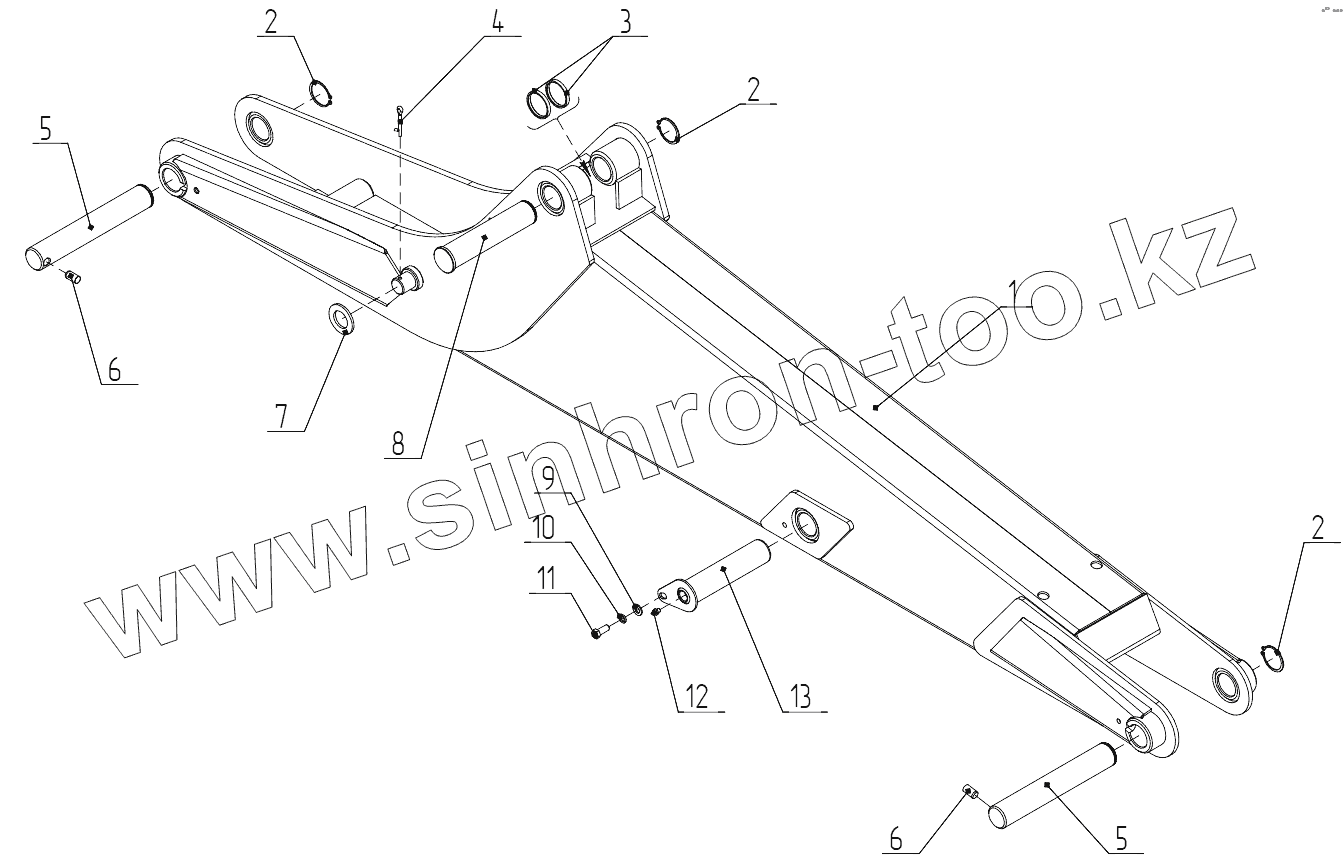

Позиция на иллюстрации Заводской номер детали Название детали
1 702ЕА.02.05.100 Стрела
2 B50DIN471 Кольцо
3 702ЕА.02.00.017 Кольцо
4 6,3х63.019 Шплинт
5 702ЕА.02.00.008 Палец
6 16х30Хим.Окс.прм. Штифт
7 С.36.02Ст3.0115 Шайба
8 702ЕА.02.00.005-02 Палец
9 С.12.02Ст3.0115 Шайба
10 12.65Г.0115 Шайба
11 М12-6gх30.56.0115 Болт
12 1.2.Ц6хр Масленка
13 702ЕА.02.22.000-01 Палец
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
