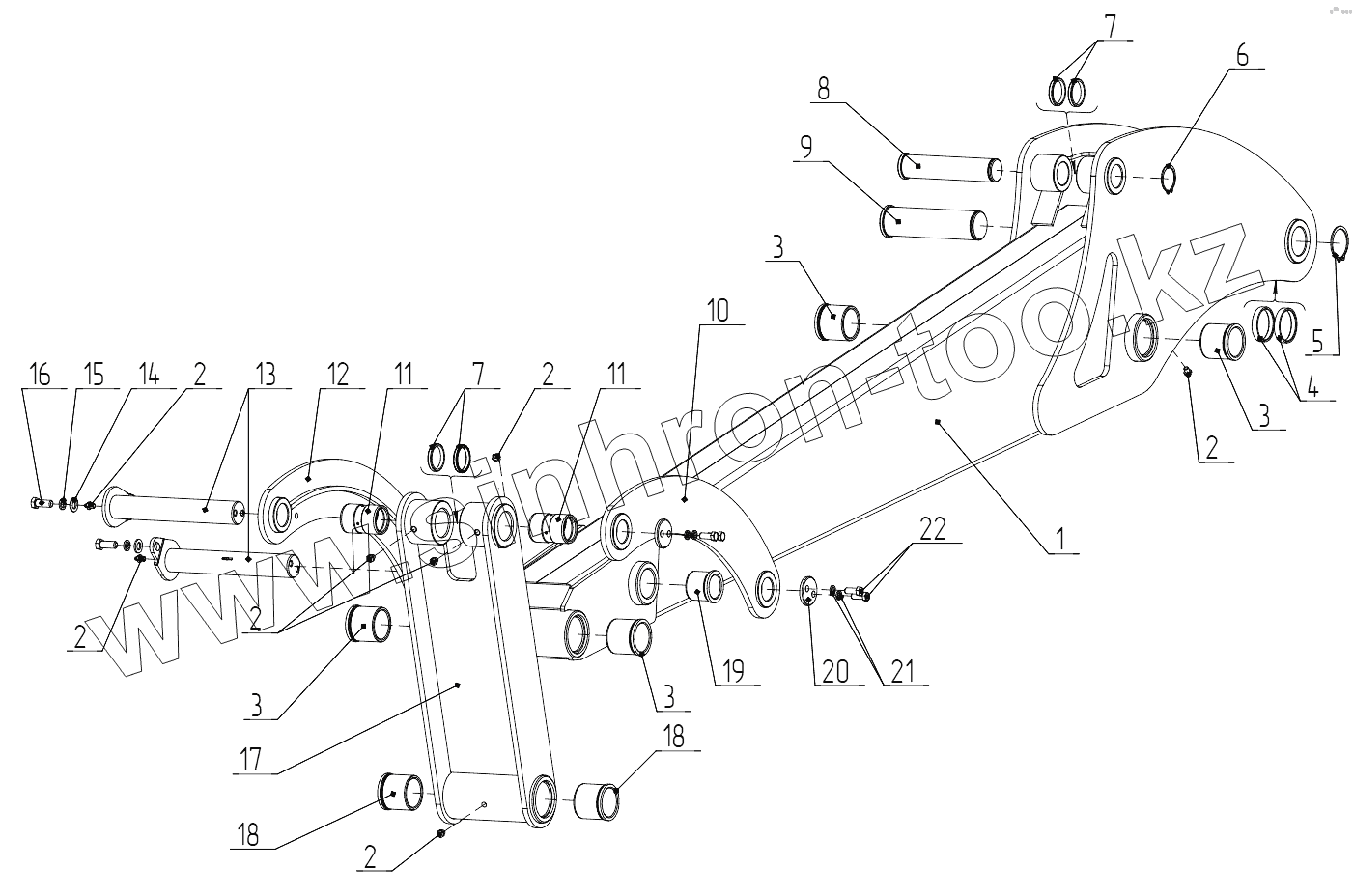

Каталог запасных частей к технике: Амкодор-702ЕМ-03. 702ЕА.02.04.000 Рукоять

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
3
3
3
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 702EA.02.04.100 Рукоять
2 1.2.Ц6хр Масленка
3 702ЕА.02.03.001 Втулка
4 702ЕА.02.00.017-01 Кольцо
5 B50DIN471 Кольцо
6 B40DIN471 Кольцо
7 702ЕА.01.00.001 Кольцо
8 702EA.02.00.004 Палец
9 702ЕА.02.00.005-01 Палец
10 702ЕА.02.07.000-01 Тяга
11 702ЕА.02.08.001 Втулка
12 702ЕА.02.07.000 Тяга
13 702ЕА.02.19.000 Палец
14 C.12.02.Cm3.0115 Шайба
15 12.65Г.0115 Шайба
16 М12-6gх30.56.0115 Болт
17 702ЕА.02.08.010 Тяга
18 702ЕА.02.03.001 Втулка
19 702ЕА.02.01.301 Втулка
20 702ЕА.02.00.007 Шайба
21 10.65Г.0115 Шайба
22 М10-6gх25.56.0115 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
