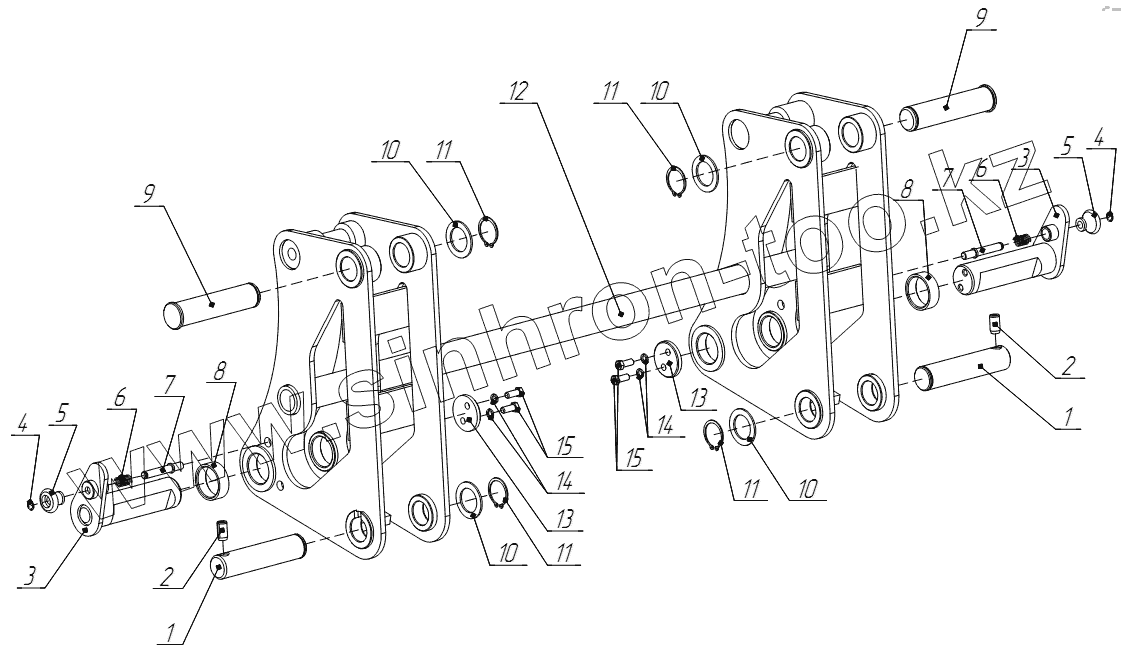

Каталог запасных частей к технике: Амкодор-702EA(2012). 702ЕА.01.05.000 Адаптер

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
11
11
12
13
13
14
14
15
15
Позиция на иллюстрации Заводской номер детали Название детали
1 702ЕА.01.05.002 Палец
2 2.16х30 Штифт
3 702ЕА.01.02.300 Палец
4 1B12 Кольцо
5 702ЕА.01.02.004 Кнопка
6 702ЕА.01.02.00.6 Пружина
7 702ЕА.01.02.00.5 Ось
8 702ЕА.01.02.00.7 Распорная втулка
9 702ЕА.01.05.001 Палец
10 702ЕА.01.05.003 Шайба
11 B40 Кольцо
12 702ЕА.01.05.100 Адаптер
13 702ЕА.02.00.007-01 Шайба
14 10.65Г.019 Шайба
15 М10-6gх25.88.35.019 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
