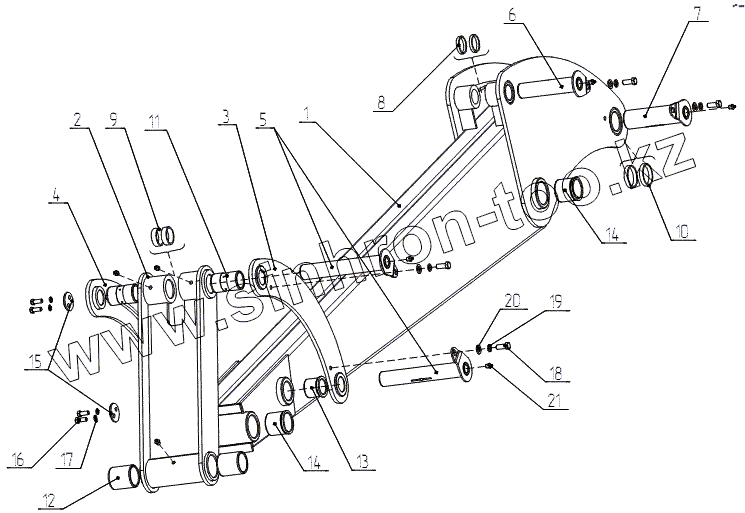

Каталог запасных частей к технике: Амкодор-702EA. 702ЕА.02.04.000 Рукоять

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 702ЕА.02.04.110 Рукоять
2 702ЕА.02.08.010 Тяга
3 702ЕА.02.07.000 Тяга
4 702ЕА.02.07.000-01 Тяга
5 702ЕА.02.19.000 Палец
6 702ЕА.02.20.000 Палец
7 702ЕА.02.21.000-01 Палец
8 702ЕА.01.00.001 Кольцо
9 702ЕА.01.00.001-02 Кольцо
10 702ЕА.02.00.017-01 Кольцо
11 702ЕА.02.08.001 Втулка
12 702ЕА.02.03.001 Втулка
13 702ЕА.02.01.301 Втулка
14 702ЕА.02.03.001 Втулка
15 702ЕА.02.00.007 Шайба
16 М10-6gх25.56.0115 Болт
17 10.65Г.0115 Шайба
18 М12-6gх30.56.0115 Болт
19 12.65Г.0115 Шайба
20 С.12.02.Ст3.0115 Шайба
21 1.2.Ц6хр Масленка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
