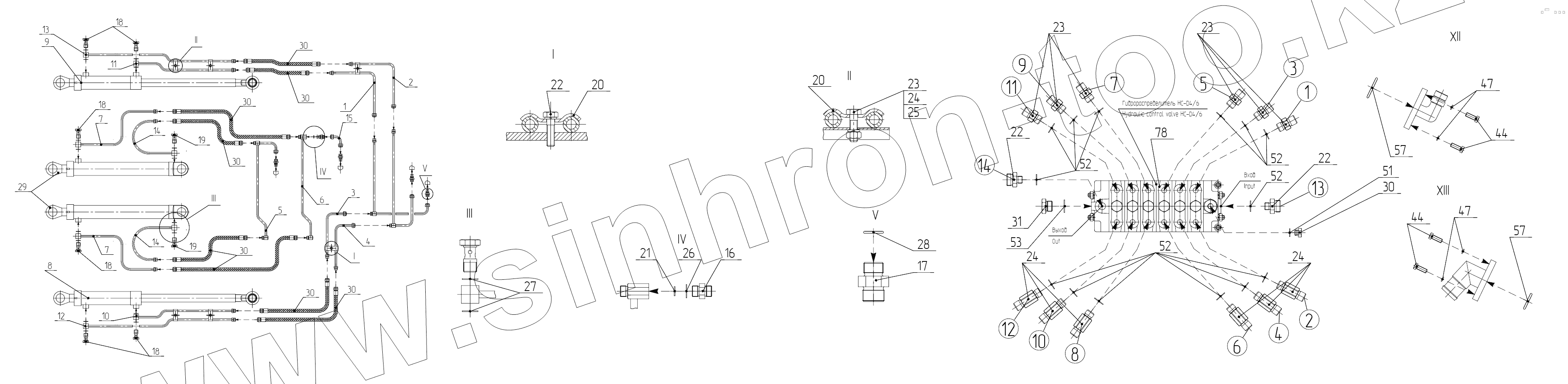

Каталог запасных частей к технике: Амкодор-702Е. 702Е.02.12.000 Гидросистема
/17.gif)
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
15
16
17
18
18
18
18
19
19
20
20
21
22
22
22
23
23
23
24
24
24
25
26
27
28
29
30
30
30
30
30
30
30
30
31
44
44
47
47
51
52
52
52
52
53
57
57
57
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 702ЕА.02.12.500 | Гидробак | |
| 2 | 702ЕА.02.12.600 | Фланец | |
| 3 | 702ЕА.02.12.650 | Фланец | |
| 4 | 702ЕА.02.12.690 | Трубопровод | |
| 5 | 702Е.02.12.510 | Трубопровод | |
| 6 | 702Е.02.12.520 | Трубопровод | |
| 7 | 702Е.02.12.530 | Трубопровод | |
| 8 | 702E02.12.540 | Трубопровод | |
| 9 | 702Е.02.12.550 | Угольник поворотный | |
| 10 | 702Е.02.12.580 | Угольник поворотный | |
| 11 | 702Е.02.12.590 | Угольник поворотный | |
| 12 | 702ЕА.02.12.501 | Пробка | |
| 13 | 702ЕА.02.12.502 | Контргайка | |
| 14 | 702ЕА.02.12.503 | Штуцер | |
| 15 | 702Е.02.12.707 | Прокладка | |
| 16 | 702Е.02.12.708 | Прокладка | |
| 17 | 702Е.02.12.714 | Втулка | |
| 18 | 702Е.02.12.715 | Прокладка | |
| 19 | 702Е.02.12.716 | Прокладка | |
| 20 | 702Е.01.13.004 | Шайба | |
| 21 | ПГУ1-01001 | Штуцер | |
| 22 | ПГУ1-01013 | Штуцер | |
| 23 | ПГУ1-01014 | Штуцер | |
| 24 | ПГУ1-01014-01 | Штуцер | |
| 25 | ПГУ1-01018 | Штуцер | |
| 26 | ПГУ1-15001 | Болт зажимной | |
| 27 | ПГУ1-15003 | Болт зажимной | |
| 28 | ПГУ1-20.002 | Угольник | |
| 29 | ПГУ1-20.014 | Угольник | |
| 30 | ПГУ1-21004 | Пробка | |
| 31 | ПГУ1-21014 | Пробка | |
| 32 | ПГУ1-22004 | Гайка | |
| 33 | ПДУ.09.001 | Скоба | |
| 34 | ПДУ.09002-02 | Скоба | |
| 35 | ПДУ09005 | Скоба | |
| 36 | 702ЕА.02.12.705 | Шайба защитная | |
| 37 | 702ЕА.02.12.706 | Прокладка | |
| 38 | 702ЕА.02.12.707 | Прокладка | |
| 40 | ДЗ-133.45.00.004 | Гайка установочная | |
| 41 | ДЗ-1334500.007 | Шайба защитная | |
| 42 | М8-6gх30.56.0115 | Болт | |
| 43 | М8-6gх40.56.0115 | Болт | |
| 44 | М12-6gх35.56.0115 | Болт | |
| 45 | М8-6Н.6.0115 | Гайка | |
| 46 | 8.65Г.0115 | Шайба | |
| 47 | 12.65Г.0115 | Шайба | |
| 49 | 22М3 | Прокладка | |
| 50 | 27М3 | Прокладка | |
| 51 | G1/4 | Прокладка | |
| 52 | G1/2 | Прокладка | |
| 53 | G3/4 | Прокладка | |
| 54 | 020-024-25-2-2 | Кольцо | |
| 55 | 024-028-25-2-2 | Кольцо | |
| 56 | 029-035-36-2-2 | Кольцо | |
| 57 | С.8.02.Ст3.0115 | Шайба | |
| 57 | 065-073-46-2-2 | Кольцо | |
| 58 | 50-70 | Хомут "NORMA" | |
| 59 | 90-110 | Хомут "NORMA" | |
| 60 | 130-150 | Хомут "NORMA" | |
| 61 | 48x62.0-1,6.10362 | Рукав | |
| 62 | ЦГ-80.56x900.11 | Гидроцилиндр | |
| 63 | ЦГ-110.56х140.41 | Гидроцилиндр | |
| 64 | ЦГ-110.56х280.11 | Гидроцилиндр | |
| 65 | ЦГ-110.56х900.11 | Гидроцилиндр | |
| 66 | ЦГ-110.63х900.11 | Гидроцилиндр | |
| 67 | 2SNNP13x650А60А60 | Рукав | |
| 68 | 2SNNP13x650А60А61 | Рукав | |
| 69 | 2SNNP13x850А60А61 | Рукав высокого давления | |
| 70 | 2SNNP13x1450А60А61 | Рукав | |
| 71 | 2SNNP13x1850А60А61 | Рукав | |
| 72 | 2SNNP13x2250А60А61 | Рукав | |
| 73 | 2SNNP13x2850А60А61 | Рукав | |
| 74 | 2SNNP13x3550A60A61 | Рукав | |
| 75 | 2SNNP20x850A80A81 | Рукав | |
| 76 | 2SNNP20x2000A80A81 | Рукав | |
| 77 | Dy40 | Кран шаровый | |
| 78 | HC-D4/6 | Гидрораспределитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
