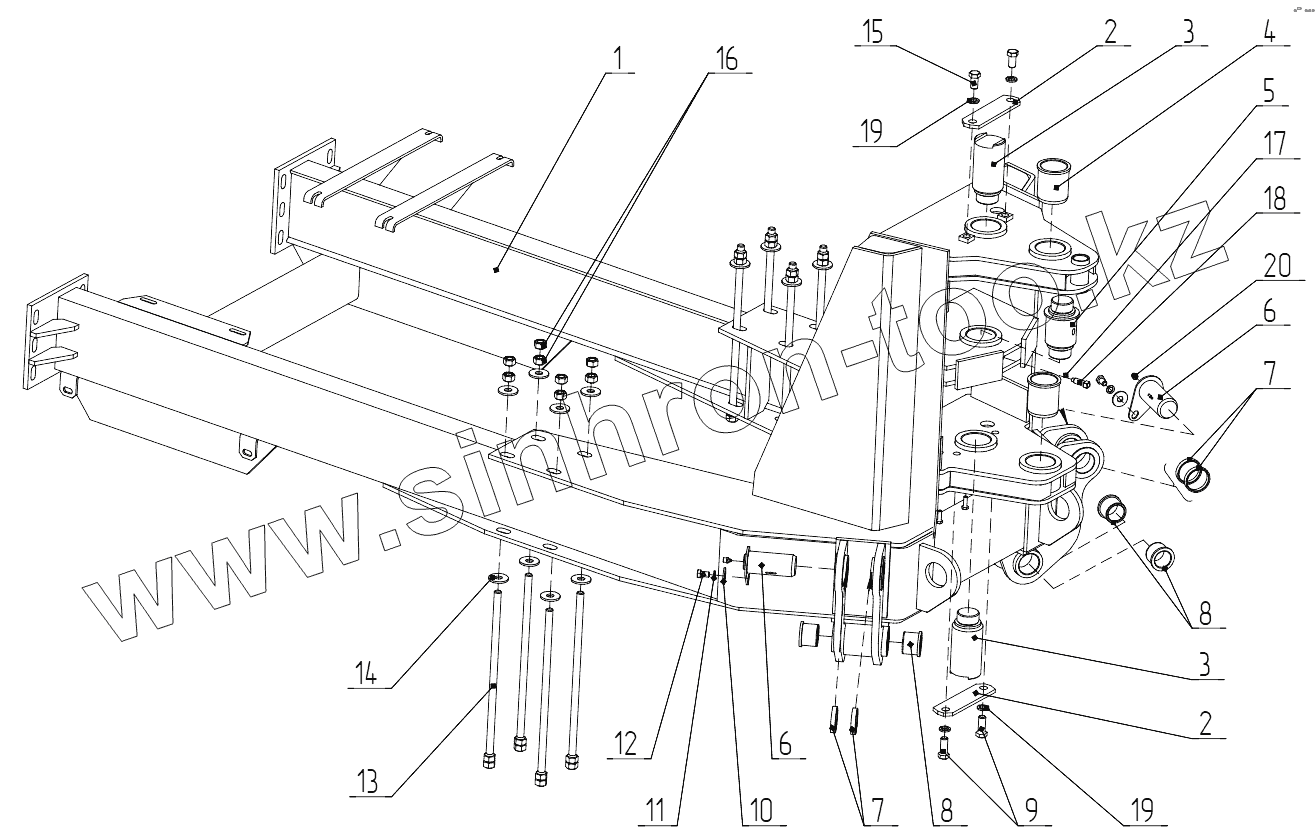

Каталог запасных частей к технике: Амкодор-702Е. 702Е.02.01.000 Рама

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 702Е.02.01.100 Рама
2 702Е.02.00.014 Планка закрепительная
3 702Е.02.00.015 Палец
4 702Е.02.01.001 Втулка
5 702Е.02.00.016 Палец
6 702Е.02.21.000 Палец
7 702Е.02.00.017 Кольцо
8 702Е.02.01.301 Втулка
9 М16-6gх40.109.40Х.0115 Болт
10 С.12.02.Ст3.0115 Шайба
11 12.65Г.019 Шайба
12 М12-6gх20.56.0115 Болт
13 702Е.02.11.000 Болт специальный
14 ПДУ-06.001 Шайба
15 М16-6gх30.56.0115 Болт
16 М16-6Н.5.0115 Гайка
17 М12-6Н.5.0115 Гайка
18 В.М12-6gх35.14Н.0115 Винт
19 16.65Г.019 Шайба
20 1.2Ц6хр Масленка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
