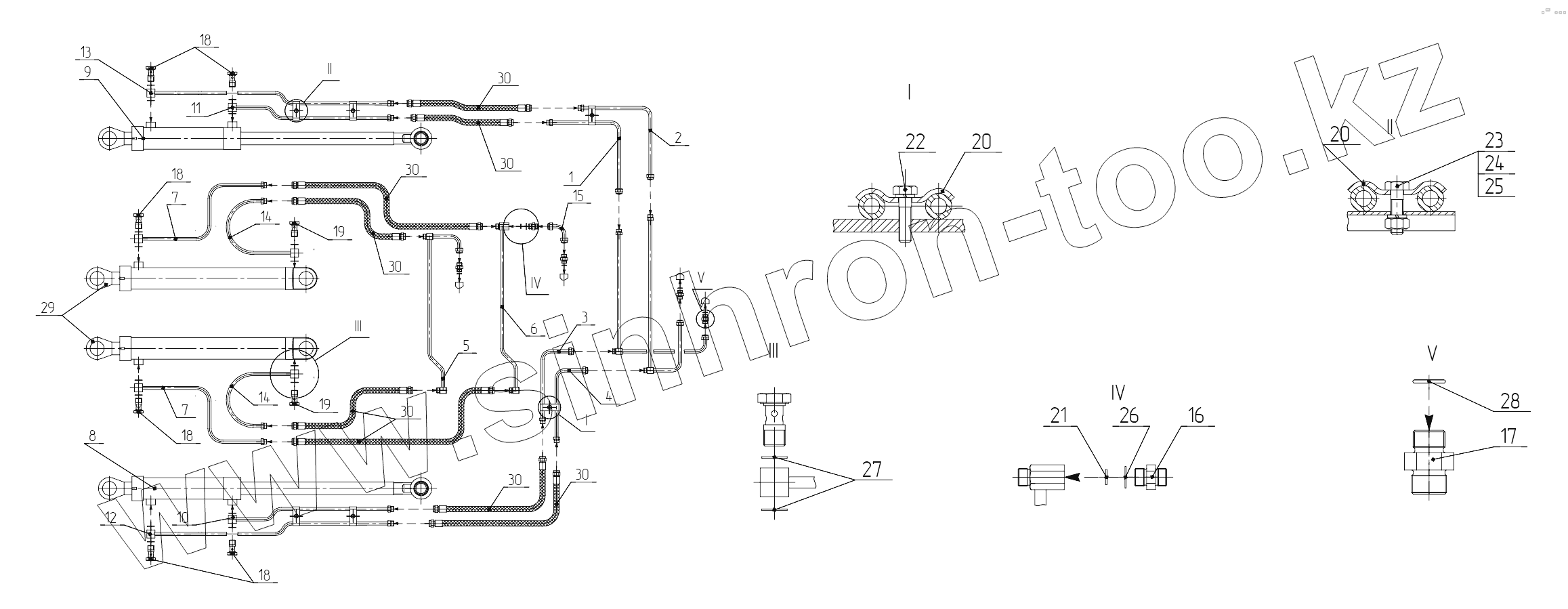

Каталог запасных частей к технике: Амкодор-702Е. 702Е.01.13.000 Гидросистема
/16.gif)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
15
16
17
18
18
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
30
30
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 702Е.01.13.100 | Трубопровод | |
| 2 | 702Е.01.13.200 | Трубопровод | |
| 3 | 702Е.01.13.300 | Трубопровод | |
| 4 | 702Е.01.13.400 | Трубопровод | |
| 5 | 702Е.01.13.500 | Трубопровод | |
| 6 | 702Е.01.13.600 | Трубопровод | |
| 7 | 702Е.01.13.670 | Трубопровод | |
| 8 | 702Е.01.13.700 | Гидроцилиндр | |
| 9 | 702Е.01.13.700-01 | Гидроцилиндр | |
| 10 | 702Е.01.13.730 | Трубопровод | |
| 11 | 702Е.01.13.730-01 | Трубопровод | |
| 12 | 702E.01.13.740 | Трубопровод | |
| 13 | 702E.01.13.740-01 | Трубопровод | |
| 14 | 702Е.01.13.800 | Трубопровод | |
| 15 | 702Е.01.13.820 | Трубопровод | |
| 16 | ПГУ1-01001 | Штуцер | |
| 17 | ПГУ1-01001 | Штуцер | |
| 18 | ПГУ1-15.001 | Болт зажимной | |
| 19 | ПГУ1-15.002 | Болт зажимной | |
| 20 | ПДУ-09.001 | Скоба | |
| 21 | 702Е.01.13.004 | Шайба | |
| 22 | М8-6gх25.56.0115 | Болт | |
| 23 | М8-6gх30.56.0115 | Болт | |
| 24 | М8-6Н.5.0115 | Гайка | |
| 25 | 8.65Г.0115 | Шайба | |
| 26 | 22М3 | Прокладка | |
| 27 | 27М3 | Прокладка | |
| 28 | 017-020-19-2-2 | Кольцо | |
| 29 | ЦГ-80.56х560.11 | Гидроцилиндр | |
| 30 | 2SNNP13x650A60A60 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
