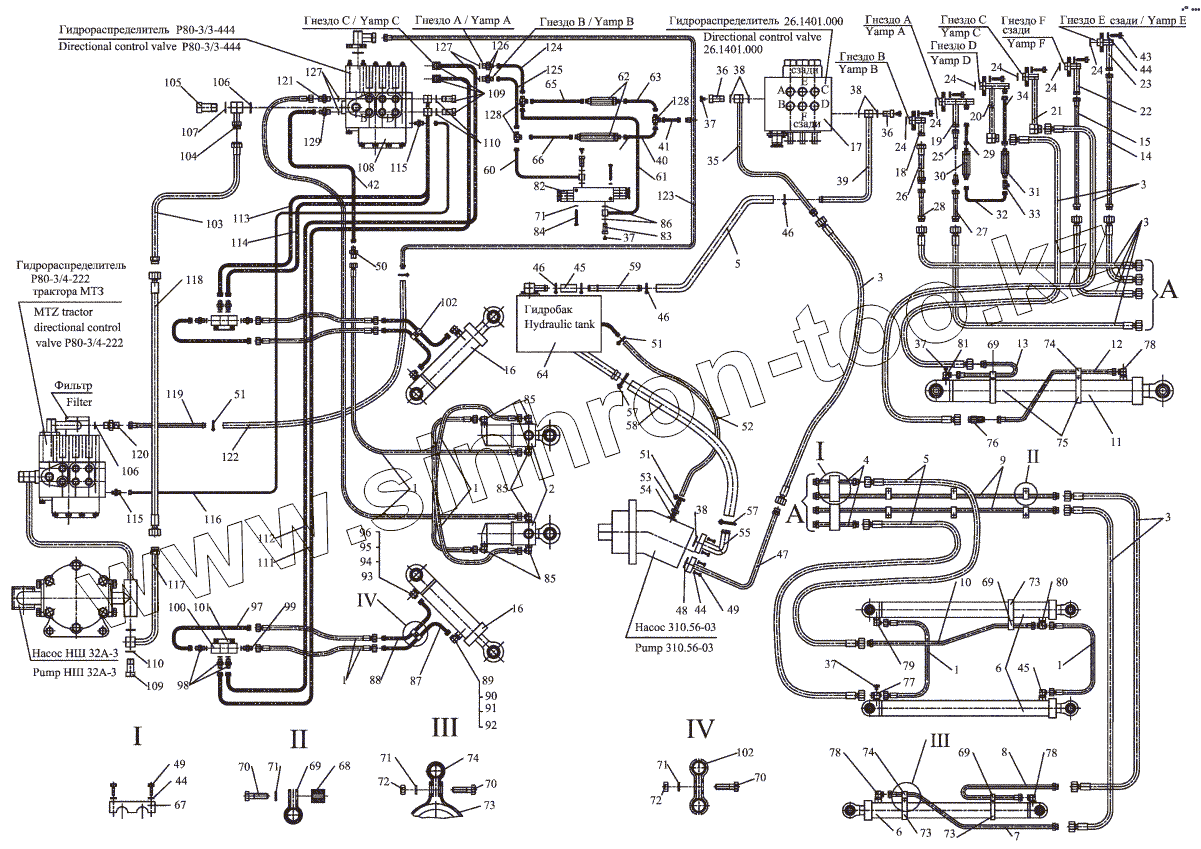

Каталог запасных частей к технике: Амкодор-702. ТО-49.12.00.000 Гидросистема
1
1
1
1
1
2
3
3
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
37
37
38
38
38
39
40
41
42
43
44
44
44
45
45
46
46
46
47
48
49
49
50
51
51
51
52
53
54
55
57
57
58
59
59
60
61
62
63
64
65
66
69
69
69
69
70
70
70
71
71
71
71
72
72
73
73
73
73
74
74
74
75
76
77
78
78
78
79
80
81
82
83
84
85
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
102
103
104
105
106
106
107
108
109
109
110
110
111
112
113
114
115
115
116
117
118
119
120
121
122
123
124
125
126
127
127
128
128
129
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД-12х650У | Рукав | |
| 2 | 13.0920.000 | Гидроцилиндр | |
| 3 | РВД-20x1050У | Рукав | |
| 4 | ТО-49.12.00.130 | Трубопровод | |
| 5 | 32х43,0-16.10362 | Рукав | |
| 6 | 13.6250.000 | Гидроцилиндр | |
| 7 | ТО-49.12.00.100 | Трубопровод | |
| 8 | ТО-49.12.00.040 | Трубопровод | |
| 9 | ТО-49.12.00.120 | Трубопровод | |
| 10 | ТО-49.12.00.110 | Трубопровод | |
| 11 | 13.6150.000 | Гидроцилиндр | |
| 12 | ТО-49.12.00.170 | Трубопровод | |
| 13 | ТО-49.12.00.050 | Трубопровод | |
| 14 | ТО-49.12.00.090 | Трубопровод | |
| 15 | ТО-49.12.00.080 | Трубопровод | |
| 16 | 13.6110.000 | Гидроцилиндр | |
| 17 | 26.1401.000 | Гидрораспределитель | |
| 18 | ТО-49.12.00.330 | Переходник | |
| 19 | ТО-49.12.00.250 | Переходник | |
| 20 | ТО-49.12.00.310 | Переходник | |
| 21 | ТО-49.12.00.290 | Переходник | |
| 22 | ТО-49.12.00.250-01 | Переходник | |
| 23 | ТО-49.12.00.250-02 | Переходник | |
| 24 | 025-032-36-2-2.9833/18829 | Кольцо | |
| 25 | ТО-49.12.00.150 | Трубопровод | |
| 26 | ТО-49.12.00.160 | Трубопровод | |
| 27 | ТО-49.12.00.070 | Трубопровод | |
| 28 | ТО-49.12.00.060 | Трубопровод | |
| 29 | ТО-49.12.00.380 | Трубопровод | |
| 30 | ТО-49.12.00.600 | Клапан предохранительный | |
| 31 | ТО-49.12.00.610 | Клапан предохранительный | |
| 32 | ТО-49.12.00.340 | Трубопровод | |
| 33 | ТО-49.12.00.560 | Соединение | |
| 34 | ТО-49.12.00.390 | Трубопровод | |
| 35 | ТО-49.12.00.200 | Трубопровод | |
| 36 | ТО-49.12.00.004 | Болт зажимной | |
| 37 | ТО-27-1.10.01.00.007 | Пробка | |
| 38 | 040-045-30-2-2.9833/18829 | Кольцо | |
| 39 | ТО-49.12.00.220 | Трубопровод | |
| 40 | ТО-49.12.02.250 | Трубопровод | |
| 41 | ТО-49.12.02.260 | Трубопровод | |
| 42 | ТО-49.12.02.100 | Трубопровод | |
| 43 | М10х20.7796 | Болт | |
| 44 | 10.65Г.6402 | Шайба | |
| 45 | 32х43,0-16.10362 | Рукав | |
| 46 | 32-50/9-С7W2 | Зажимы ТОRRО | |
| 47 | ТО-49.12.00.430 | Трубопровод | |
| 48 | 036-041-30-2-2.9833/18829 | Кольцо | |
| 49 | М10х30.7796 | Болт | |
| 50 | ДЭ-235.42.00.025 | Штуцер | |
| 51 | 20-32/9- С7W2 | Зажим TORRO | |
| 52 | 16х26,5-1,6.10362 | Рукав | |
| 53 | ТО-49.12.00.007 | Штуцер | |
| 54 | 015-019-25-2-2.9833/18829 | Кольцо | |
| 55 | ТО-49.12.01.050 | Фланец | |
| 56 | 040-045-30-2-2.9833/18829 | Кольцо | |
| 57 | 50-70/9-С7W2 | Зажим TORRO | |
| 58 | 48х62,0-1,6.10362 | Рукав | |
| 59 | ТО-49.12.01.600-01 | Коллектор | |
| 59 | ТО-49.12.01.600-02 | Трубопровод | |
| 60 | ТО-49.12.02.130 | Трубопровод | |
| 61 | ТО-49.12.02.140 | Трубопровод | |
| 62 | ТО-49.12.02.030 | Клапан предохранительный | |
| 63 | ТО-49.12.02.240 | Трубопровод | |
| 64 | ТО-49.12.01.000-01 | Установка гидробака | |
| 65 | ТО-49.12.02.230 | Трубопровод | |
| 66 | ТО-49.12.02.220 | Трубопровод | |
| 69 | ТО-49.12.00.015 | Хомут | |
| 70 | М8х30.7796 | Болт | |
| 71 | 8.65Г.6402 | Шайба | |
| 72 | М8.5915 | Гайка | |
| 73 | ТО-49.12.00.013 | Хомут | |
| 74 | ТО-49.12.00.014 | Хомут | |
| 75 | ТО-49.12.00.012 | Хомут | |
| 76 | ТО-49.12.00.640 | Дроссель | |
| 77 | ТО-49.12.00.028 | Тройник | |
| 78 | ТО-49.12.00.024 | Угольник | |
| 79 | ТО-49.12.00.023 | Угольник | |
| 80 | ТО-49.12.00.027 | Тройник | |
| 81 | ТО-49.12.00.025 | Угольник | |
| 82 | ТО-49.12.02.110 | Клапан перепускной | |
| 83 | ТО-49.12.02.008 | Болт зажимной | |
| 84 | М8х60.7796 | Болт | |
| 85 | 8.65Г.6402 | Шайба | |
| 86 | 16М3.23358 | Прокладка | |
| 87 | ТО-49.12.00.500 | Трубопровод | |
| 88 | ТО-49.12.00.510 | Трубопровод | |
| 89 | ТО-49.30.00.027 | Угольник поворотный | |
| 90 | ТО-49.30.00.004 | Установочная гайка | |
| 91 | ТО-49.30.00.007 | Защитная шайба | |
| 92 | 019-023-25-2-2.9833/18829 | кольцо | |
| 93 | ДЭ-235.42.11.160 | Клапан замедлительный | |
| 94 | ДЭ-235.42.00.044 | Гайка установочная | |
| 95 | ДЭ-235.42.00.045 | Защитная шайба | |
| 96 | 024-029-30-2-2.9833/18829 | Кольцо | |
| 97 | ТО-49.12.00.520 | Трубопровод | |
| 98 | ДЭ-224.44.00.008 | Штуцер | |
| 99 | ДЭ-224.44.00.009 | Штуцер | |
| 100 | ТО-49.12.00.650 | Гидрозамок | |
| 101 | ТО-49.12.00.018 | Кронштейн клапана | |
| 102 | Д-579.04.00-04 | Скоба | |
| 103 | ТО-49.12.02.080 | Трубопровод | |
| 104 | ТО-49.12.02.090 | Угольник поворотный | |
| 105 | ТО-49.12.02.005 | Болт зажимной | |
| 106 | 021-024-25-2-2.9833/18829 | Кольцо | |
| 107 | 24М3.23358 | Прокладка | |
| 108 | Р80-3/3-444 | Гидрораспределитель | |
| 109 | ТО-49.12.02.006 | Болт зажимной | |
| 110 | 20М3.23358 | Прокладка | |
| 111 | ТО-49.12.02.150 | Трубопровод | |
| 112 | ТО-49.12.02.160 | Трубопровод | |
| 113 | ТО-49.12.02.170 | Трубопровод | |
| 114 | ТО-49.12.02.180 | Трубопровод | |
| 115 | ТО-49.12.02.004 | Штуцер | |
| 116 | ТО-49.12.02.060 | Трубопровод | |
| 117 | ТО-49.12.02.070 | Трубопровод | |
| 118 | РВД 16х550У | Рукав | |
| 119 | ТО-49.12.02.040 | Трубопровод | |
| 120 | ТО-49.12.02.002 | Штуцер | |
| 121 | ТО-49.12.02.003 | Штуцер | |
| 122 | 20х30,5-16.10362 | Рукав | |
| 123 | ТО-49.12.02.050 | Трубопровод | |
| 124 | ТО-49.12.02.270 | Трубопровод | |
| 125 | ТО-49.12.02.280 | Трубопровод | |
| 126 | ТО-49.12.02.007 | Штуцер | |
| 127 | 017-020-25-2-2.9833/18829 | Кольцо | |
| 128 | ТО-49.12.00.029 | Тройник | |
| 129 | ТО-49.12.02.001 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
