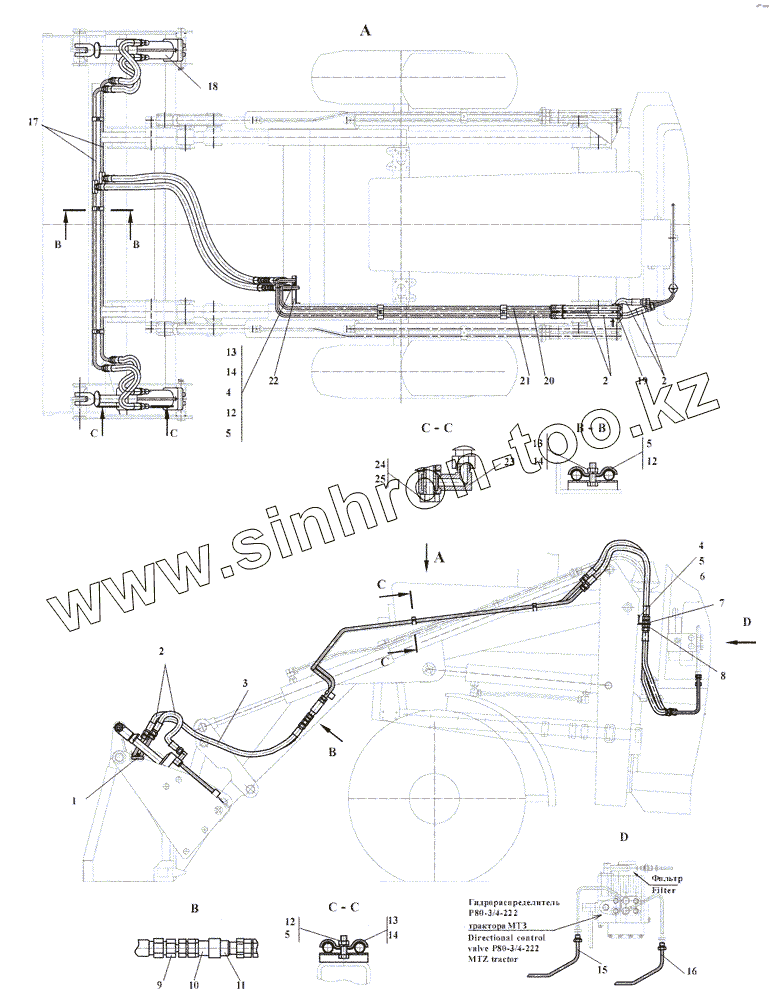

Каталог запасных частей к технике: Амкодор-702. ДЗ-133.53.03.000 Гидросистема

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
4
5
5
5
5
6
7
8
9
10
11
12
12
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 ДЗ-133.53.03.070 Кронштейн
2 2SN NP13x650A10spA10sp Рукав
3 2SN NP13x1250A10spA10sp Рукав
4 М8х25.56.0115.7796 Болт
5 8 65Г.0115.6402 Шайба
6 8х1,4.02.Ст3.0115.11371 Шайба
7 М22.15803 Контргайка
8 ДЗ-133.53.03.002 Штуцер
9 ТО-28.50.04.000 Гидросистема адаптера
10 ЮФЕИ.302651.004-01 Охватываемая полумуфта
11 ЮФЕИ.302651.003-01 Муфта
12 М8.6.0115.5915 Гайка
13 Д-579.0400-04 Скоба
14 Д-579.0400-03 Прокладка
15 ДЗ-133.53.03.050 Трубопровод
16 ДЗ-133.53.03.060 Трубопровод
17 ДЗ-133.53.03.010 Трубопровод
18 Ц80х200-3 Гидроцилиндр
19 ДЗ-133.45.00.031 Кронштейн
20 ДЗ-133.53.03.040-01 Трубопровод
21 ДЗ-133.53.03.040 Трубопровод
22 ДЗ-133.53.03.003 Кронштейн
23 ДЗ-133.53.03.030 Угольник поворотный
24 ТО-49.12.02.006 Болт зажимной
25 20АО.15803 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
