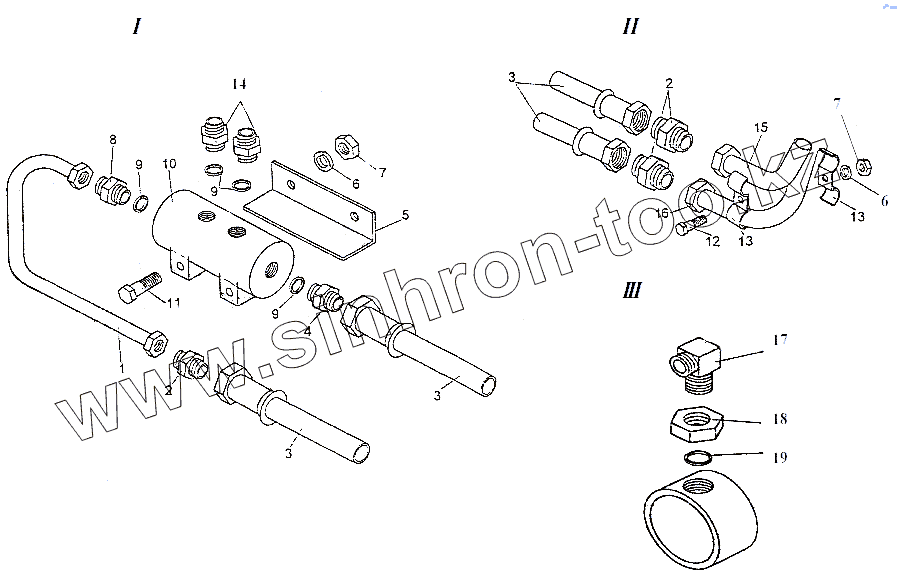

Каталог запасных частей к технике: Амкодор-702. 702A.11.00.000 Гидросистема

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
4
5
6
6
7
7
8
9
9
9
10
11
12
13
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 ТО-49.12.00.520 Трубопровод
2 ДЭ-235.42.00.025 Штуцер
3 2SN NP13x650 A10spA10sp Рукав
4 ДЭ-224.44.00.009 Штуцер
5 ТО-49.12.00.017 Кронштейн
6 8.65Г.6402 Шайба
7 М8.5915 Гайка
8 ДЭ-224.44.00.008 Штуцер
9 019-23-25-2-2.9833 Кольцо
10 ТО-49.12.00.650 Гидрозамок
11 М8х55.7798 Болт
12 М8х30.7798 Болт
13 Д-579.0400-04 Скоба
14 УДГ1-01.11.004 Штуцер
15 ТО-49.12.00.500 Трубопровод
16 ТО-49.12.00.510 Трубопровод
17 ТО-49.30.00.027 Угольник поворотный
18 ТО-49.30.00.004 Установочная гайка
19 ТО-49.30.00.007 Защитная шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
