Каталог запасных частей к технике: Амкодор-6712B. ВГ-1202Э.12.01.100 Подкабинник

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

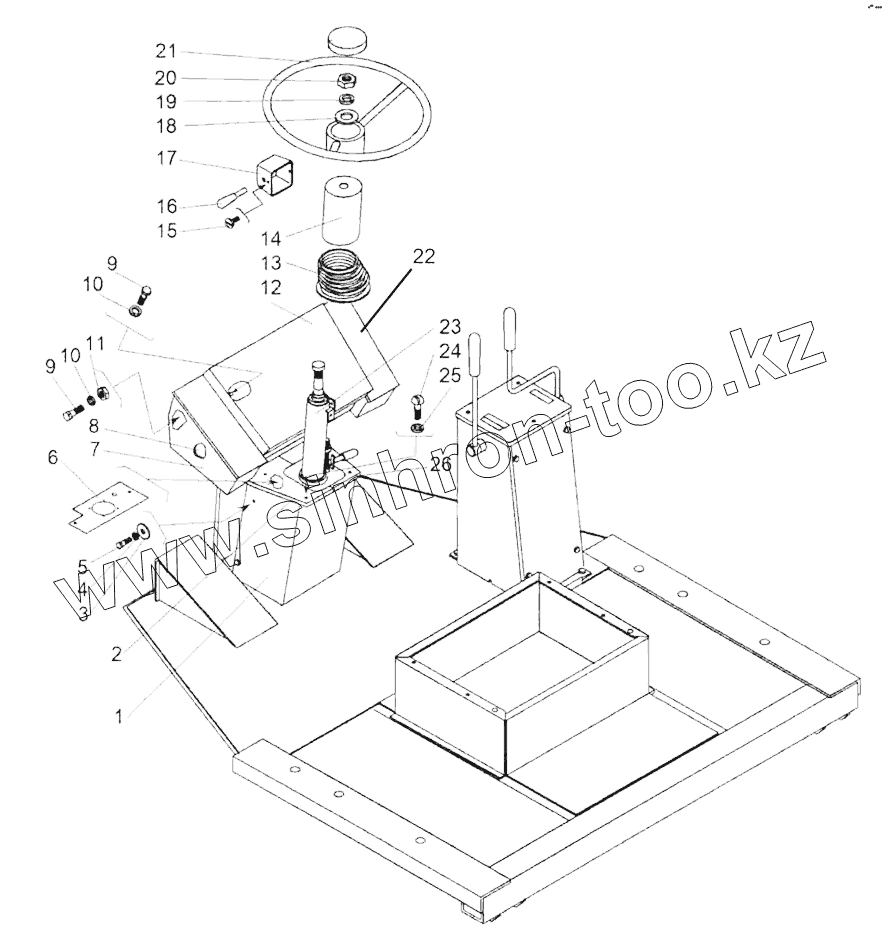

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ВГ-1202Э.12.01.300		Кожух
2	ВГ-1202Э.12.01.350		Крышка
3	С.6.02.Ст3.0115		Шайба
4	6.65Г.0115		Шайба
5	М6-6gх20.56.0115		Болт
6	ВГ-1202.12.01.107		Лист
7	342PL.78.02.004		Основание
8	342PL.78.02.005		Крышка
9	М8-6gх25.56.0115		Болт
10	8.65Г.0115		Шайба
11	М8-6Н.8.35.0115		Гайка
12	6712А.18.02.200		Панель верхняя
13	80-3805012		Уплотнитель
14	80-3709024		Чехол
15	М6-6gх10.56,0115		Винт
16	ТО-18А.15.05.050		Ручка
17	80-3709023		Кожух
18	С.16.02.Ст3.0115		Шайба
19	16.65Г.0115		Шайба
20	М16.-6Н.8.35.0115		Гайка
21	У7810.7-9.02.00.450-01		Колесо рулевое
22	6712А.18.02.100		Панель нижняя
23	У7810.7-9.02.01.750-01		Привод гидроруля
24	В.М6-6g20.46.0115		Винт
25	С.6.02.Ст3.0115		Шайба
26	ВГ-1202Э.12.01.370		Крышка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
