Каталог запасных частей к технике: Амкодор-6712B. ВГ-1202А.14.00.000 Управление

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

3

4

5

6

7

8

9

10

11

12

13

13

13

13

13

14

14

14

14

14

14

15

16

17

17

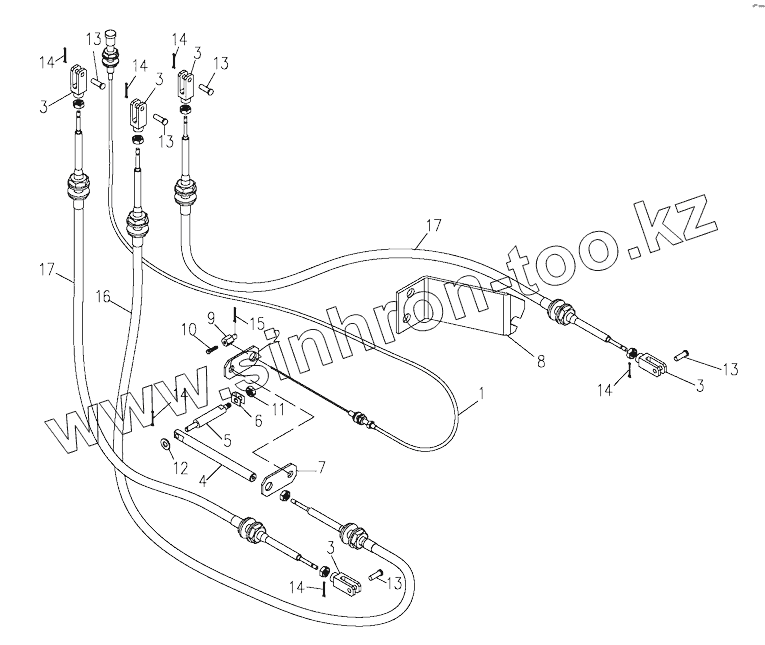

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ВГ-1202А.14.01.000		Трос
2	6622А.14.00.001		Кронштейн
3	ВА-252.30.00.003		Вилка
4	ВА-9002.14.20.001		Проушина
5	ВА-9002.14.20.002		Палец
6	ВА-9002.14.20.003		Шайба стопорная
7	ВА-9002.14.20.004		Кронштейн
8	ВГ-1202А.14.00.001		Кронштейн
9	ТО-28А.09.00.005		Ось
10	М6-6gх12.88.35.015		Болт
11	М8-6Н.8.35.0115		Гайка
12	С.8.02.Ст3.0115		Шайба
13	6-6х28.45.Ц15Хр.		Ось
14	Шплинт1,6х12.019		Шплинт
15	Шплинт2х20.019		Шплинт
16	23.588.112.00-23		Трос дистанционного управления
17	23.588.112.00-48		Трос дистанционного управления

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
