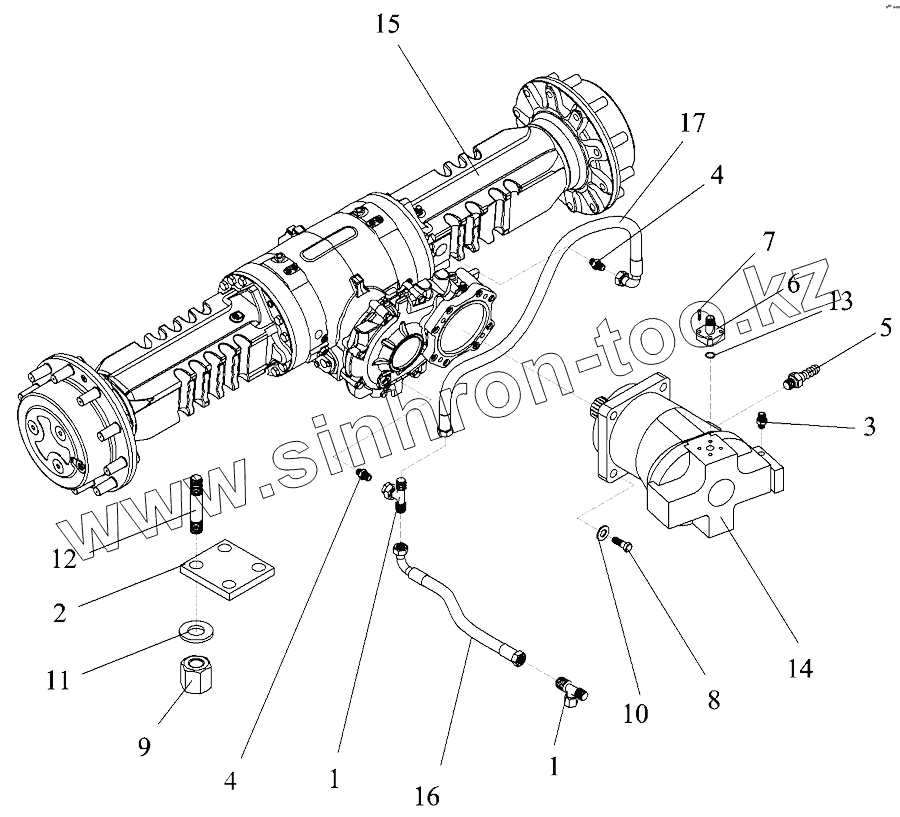

Каталог запасных частей к технике: Амкодор-6712B. 6712В.29.00.005 Установка моста

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	УДГ1-03.01.010		Соединение
2	6712В.29.00.006		Платик
3	УДГ1-01.07.001		Штуцер
4	УДГ1-01.01.026		Штуцер
5	УДГ1-12.00.015		Штуцер
6	УДГ1-20.01.009		Фланец
7	М12-6gх40.109.40Х.0115		Шпилька
8	М16-6gх50.88.35.0115		Болт
9	М27х2-6Н.8.35.0115		Гайка
10	16.65Г.0115		Шайба
11	27ОТ.65Г.0115		Шайба
12	М27х2х220.109.40Х.0115		Шпилька
13	032-036-25-2-2		Кольцо
14	303.3.112.501		Гидромотор
15	28.32М+ТВ172		Мост
16	Ду-6,М14х1,5,Ра=20bar,a=24g1SNNP6x1500A60A61		Рукав высокого давления
17	Ду-6,М14х1,5,Ра=20bar,a=24g1SNNP6x700A60A61		Рукав высокого давления

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
