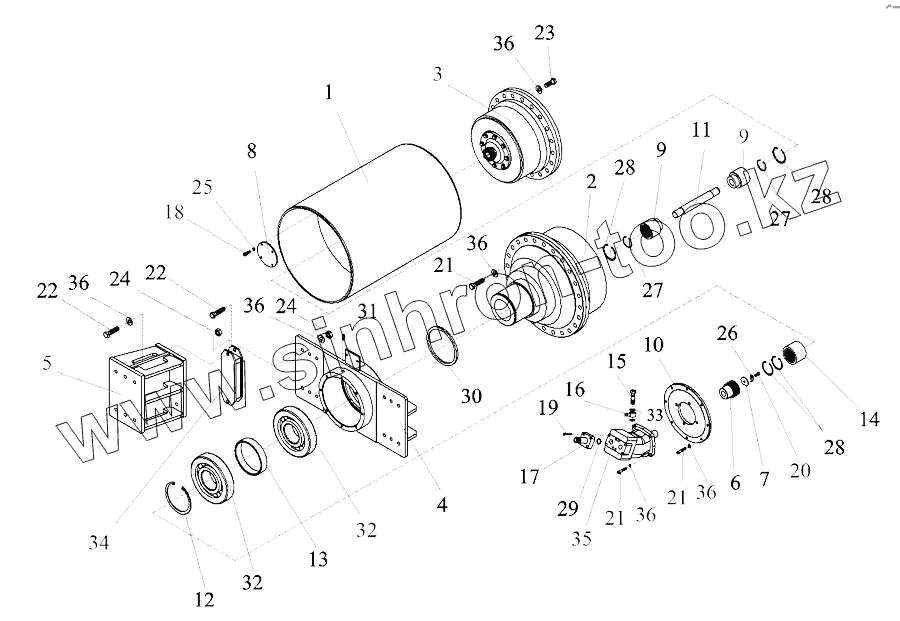

Каталог запасных частей к технике: Амкодор-6712B. 6712В.15.01.010 Вибровалец
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
23
24
24
25
26
27
27
28
28
28
29
30
31
32
32
33
34
34
35
36
36
36
36
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6712В.15.01.100 | Валец | |
| 2 | 6712В.15.01.200 | Корпус вибратора | |
| 3 | 6712В.15.01.300 | Корпус вибратора | |
| 4 | 6712В.15.01.400 | Опора | |
| 5 | 6712В.15.01.500 | Опора | |
| 6 | 6622.20.01.019 | Полумуфта | |
| 7 | 6622.20.01.021 | Шайба | |
| 8 | 6712В.20.06.002 | Крышка | |
| 9 | 6712В.20.06.004 | Муфта | |
| 10 | 6811.15.01.011 | Крышка | |
| 11 | 6811.15.01.012-01 | Полуось | |
| 12 | 6811.15.01.013 | Кольцо | |
| 13 | 6811.15.01.014 | Втулка | |
| 14 | ВА-9002.20.01.003 | Муфта | |
| 15 | УДГ1-05.00.007 | Болт | |
| 16 | УДГ1-06.03.006 | Угольник | |
| 17 | УДГ1-20.01.007 | Фланец | |
| 18 | М10-6gх20.88.35.0115 | Болт | |
| 19 | М10-6gх40.109.40Х.0115 | Болт | |
| 20 | М12-6gх25.88.35.0115 | Болт | |
| 21 | М12-6gх40.109.40х.0115 | Болт | |
| 22 | М20х1,5-6gх45.109.40х.0115 | Болт | |
| 23 | М20х1,5-6gх80.109.40Х.0115 | Болт | |
| 24 | М20х1,5-6Н.10.40Х.0115 | Гайка | |
| 25 | 10.65Г.0115 | Шайба | |
| 26 | 12.01.08кп.0115 | Шайба | |
| 27 | В40 | Кольцо | |
| 28 | В70 | Кольцо | |
| 29 | 032-036-25-2-2 | Кольцо | |
| 30 | 1.1-200х240-2 | Манжета | |
| 31 | 2.3.45.Ц6.хр | Масленка | |
| 32 | 144 | Подшипник | |
| 33 | ПрокладкаМ3 | Прокладка | |
| 34 | Д-728-05-50 | Амортизатор | |
| 34 | 310.4.56.00.06.У1 | Гидромотор | |
| 35 | 310.3.56.00.06.У1 | Гидромотор | |
| 36 | ШайбаМ12 | Шайба зажимная | |
| 37 | ШайбаМ20 | Шайба зажимная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
