Каталог запасных частей к технике: Амкодор-6712B. 6712А.19.00.000 Облицовка

Тип техники

Марка

Модель

Схема

5

6

8

9

10

11

12

13

15

16

17

18

19

20

21

21

23

25

25

26

26

26

27

27

27

29

29

30

30

30

31

31

31

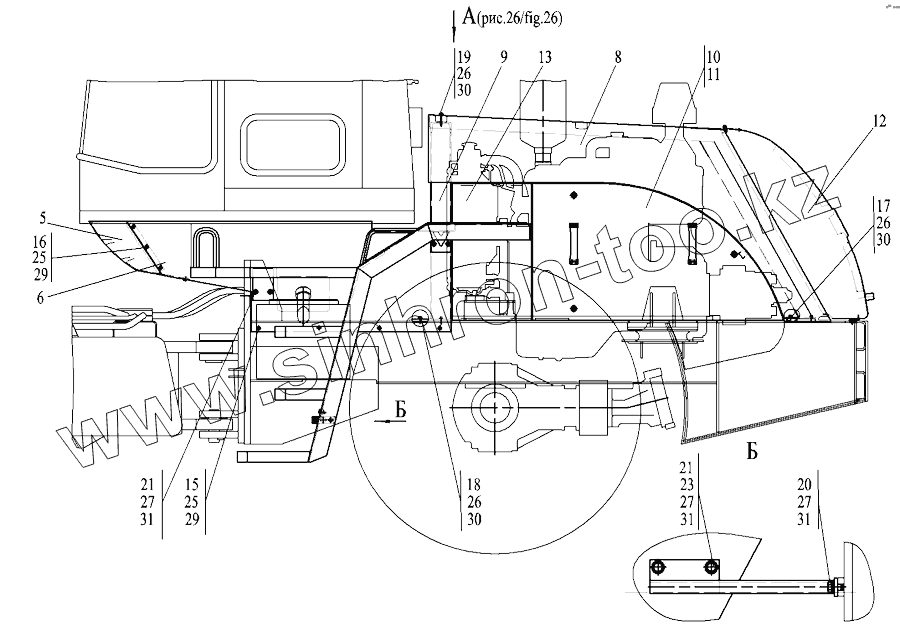

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6712А.19.01.000		Площадка
2	6712А.19.01.000-01		Площадка
3	6712А.19.02.000		Опора
4	6712А.19.02.000-01		Опора
5	6712А.19.03.000		Кожух
6	6712А.19.04.000		Боковина
7	6712А.19.05.000		Боковина
8	6712А.19.06.000		Капот
9	6712А.19.07.000		Стойка
10	6712А.19.09.000		Щит
11	6712А.19.09.000-01		Щит
12	6712А.19.12.000		Установка крышки
13	ВГ-1202.19.00.700		Щит
14	ВГ-1202.19.00.310		Крышка
15	М8-6gх16.88.35.0115		Болт
16	М8-6gх20.88.35.0115		Болт
17	М10-6gх20.88.35.0115		Болт
18	М10-6gх25.88.35.0115		Болт
19	М10-6gх55.88.35.0115		Болт
20	М12-6gх20.88.35.0115		Болт
21	М12-6gх30.88.35.0115		Болт
22	М6-6Н.8.35.0115		Гайка
23	М12-6Н.8.35.0115		Гайка
24	М6-6Н5.0115		Гайка
25	8.65Г.0115		Шайба
26	10.65Г.0115		Шайба
27	12.65Г.0115		Шайба
28	С.6..02.Ст3.02.0115		Шайба
29	С.8.02.Ст3.0115		Шайба
30	С.10.02.Ст3.0115		Шайба
31	С.12.02.Ст3.0115		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
