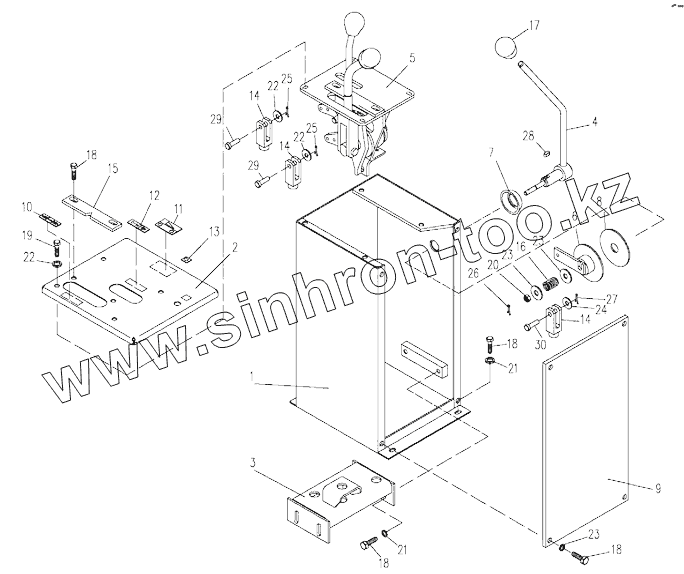

Каталог запасных частей к технике: Амкодор-6712B. 6712.12.02.800 Блок управления

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

14

15

16

17

18

18

18

18

19

20

21

21

22

22

22

23

23

23

24

25

25

26

27

28

29

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6712.12.02.850		Корпус
2	6712.12.02.860		Крышка
3	6712.12.02.870		Балка
4	6712.12.02.880		Рычаг
5	6712.12.02.900		Блок рычагов
6	6712.12.02.950		Рычаг
7	6622.15.05.005		Крышка
8	6622.15.05.006		Прокладка
9	6712.12.02.801		Крышка
10	6712.12.02.804		Табличка
11	6712.12.02.805		Табличка
12	6712.12.02.806		Табличка
13	6712.12.02.807		Табличка
14	6712.12.02.808		Вилка
15	ВА-252.30.00.037		Пластина
16	ТО-18.02.04.119		Пружина
17	ТО-28.15.10.007		Ручка
18	М8-6gх20.88.35.0115		Болт
19	М6-6gх20.56.0115		Болт
20	М8-6Н.8.35.0115		Гайка
21	8.65Г.0115		Шайба
22	С.6.02.Ст3.0115		Шайба
23	С.8.02.Ст3.0115		Шайба
24	С.12.02.Ст3.0115		Шайба
25	1,6х16.019		Шплинт
26	2,5х25.019		Шплинт
27	3,2х20.019		Шплинт
28	Шпонка6х6х14		Шпонка
29	6-6h12х28.45Ц.Хр.		Ось
30	6-6h12х35.45ЦХр.		Ось

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
