Каталог запасных частей к технике: Амкодор-6712А. ВГ-1202А.14.00.000 Управление

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
5
6
7
8
9
10
11
12
13
13
13
13
13
14
14
14
14
14
14
15
16
17
17

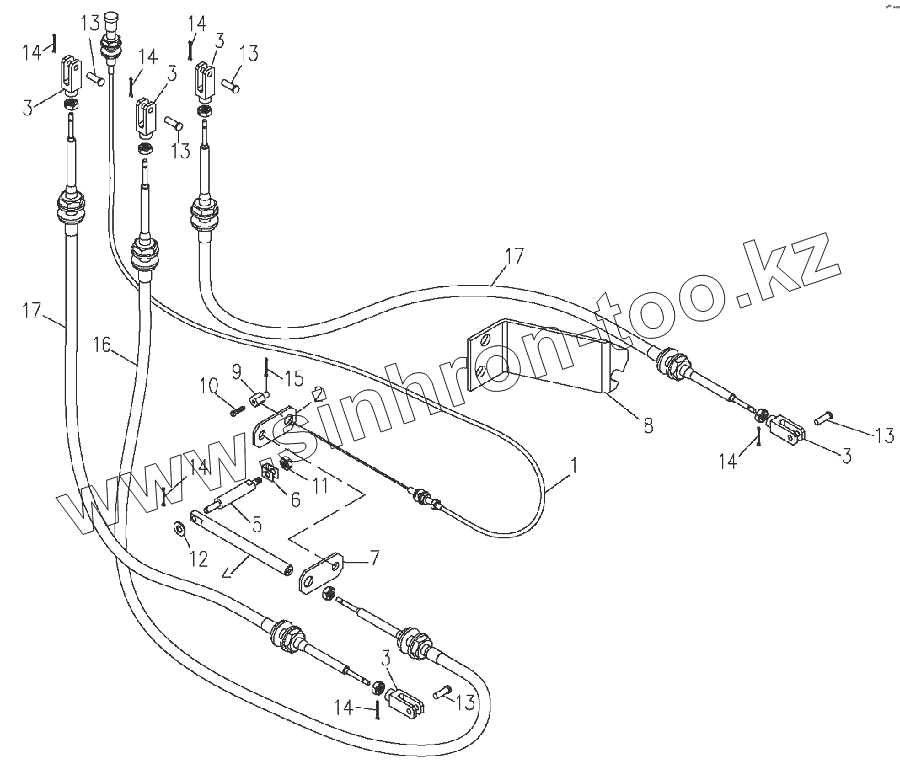

Позиция на иллюстрации Заводской номер детали Название детали
1 ВГ-1202А.14.01.000 Трос
2 6622А.14.00.001 Кронштейн
3 ВА-252.30.00.003 Вилка
4 ВА-9002.14.20.001 Проушина
5 ВА-9002.14.20.002 Палец
6 ВА-9002.14.20.003 Шайба стопорная
7 ВА-9002.14.20.004 Кронштейн
8 ВГ-1202А.14.00.001 Кронштейн
9 ТО-28А.09.00.005 Ось
10 М6х12.7798 Болт
11 М8.5915 Гайка
12 8.11371 Шайба
13 6х28.9650 Ось
14 1,6х12.397 Шплинт
15 2х20.397 Шплинт
16 23.588.1.1.200-23.023.588.01 Трос дистанционного управления
17 23.588.1.1.200-48.023.588.01 Трос дистанционного управления
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
