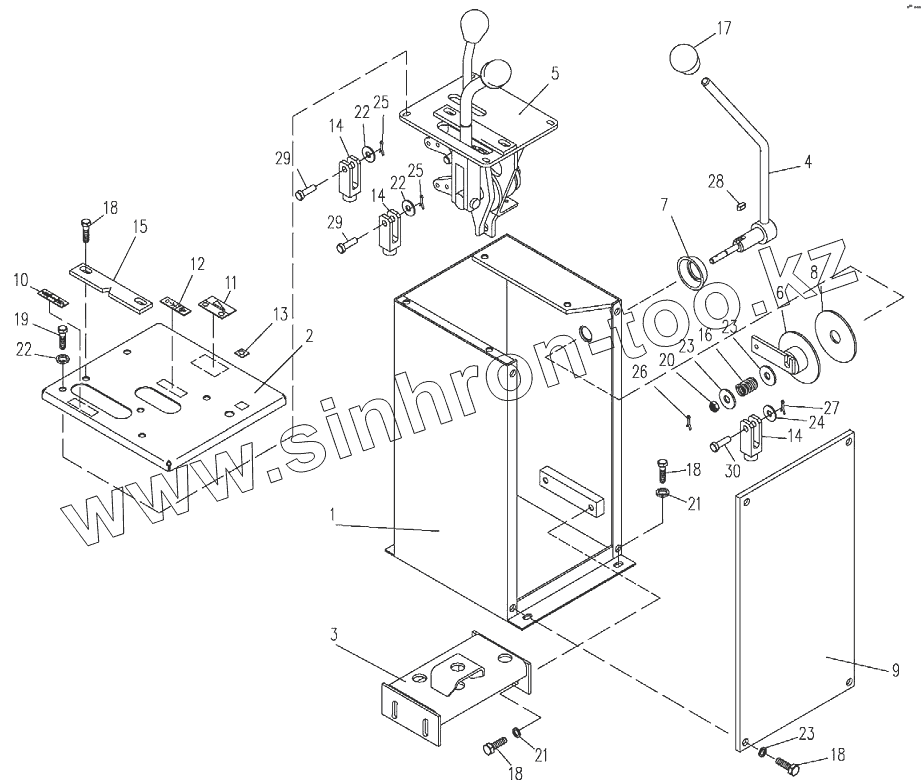

Каталог запасных частей к технике: Амкодор-6712А. 6712.12.02.800 Блок управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
18
18
18
19
20
21
21
22
22
22
23
23
23
24
25
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6712.12.02.850 | Корпус | |
| 2 | 6712.12.02.860 | Крышка | |
| 3 | 6712.12.02.870 | Балка | |
| 4 | 6712.12.02.880 | Рычаг | |
| 5 | 6712.12.02.900 | Блок рычагов | |
| 6 | 6712.12.02.950 | Рычаг | |
| 7 | 6622.15.05.005 | Крышка | |
| 8 | 6622.15.05.006 | Прокладка | |
| 9 | 6712.12.02.801 | Крышка | |
| 10 | 6712.12.02.804 | Табличка | |
| 11 | 6712.12.02.805 | Табличка | |
| 12 | 6712.12.02.806 | Табличка | |
| 13 | 6712.12.02.807 | Табличка | |
| 14 | 6712.12.02.808 | Вилка | |
| 15 | ВА-252.30.00.037 | Пластина | |
| 16 | ТО-18.02.04.119 | Пружина | |
| 17 | ТО-28.15.10.007 | Ручка | |
| 18 | М8х20.7796 | Болт | |
| 19 | М6х20.7798 | Болт | |
| 20 | М8.5915 | Гайка | |
| 21 | 8.6402 | Шайба | |
| 22 | 6.6958 | Шайба | |
| 23 | 8.6958 | Шайба | |
| 24 | 12.6958 | Шайба | |
| 25 | 1,6х16.397 | Шплинт | |
| 26 | 2,5х25.397 | Шплинт | |
| 27 | 3,2х20.397 | Шплинт | |
| 28 | 6х6х14.23360 | Шпонка | |
| 29 | 12х28.9650 | Ось | |
| 30 | 12х35.9650 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
