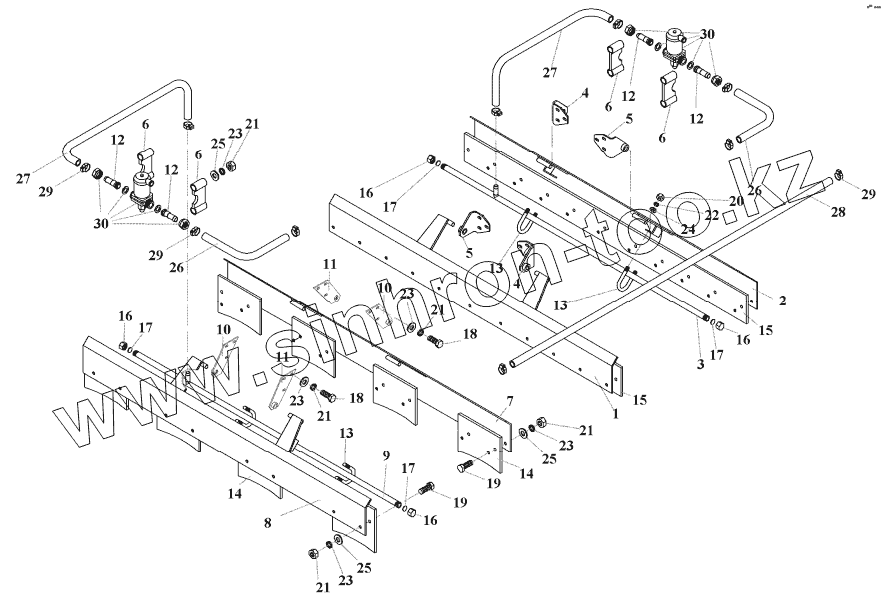

Каталог запасных частей к технике: Амкодор-6622А. 6631.17.00.000 Система смачивания
1
2
3
4
4
5
5
6
6
6
6
7
8
9
10
10
11
11
12
12
12
12
13
13
13
14
14
15
15
16
16
16
16
17
17
17
17
18
18
19
19
20
21
21
21
21
21
22
23
23
23
23
23
24
25
25
25
26
26
27
27
28
29
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6622.17.00.100 | Скребок | |
| 2 | 6622.17.00.100-01 | Скребок | |
| 3 | 6622.17.00.200 | Трубопровод | |
| 4 | 6622.17.00.300 | Кронштейн | |
| 5 | 6622.17.00.300-01 | Кронштейн | |
| 6 | 6622.17.00.400 | Прижим | |
| 7 | 6631.17.00.100 | Скребок | |
| 8 | 6631.17.00.100-01 | Скребок | |
| 9 | 6631.17.00.200 | Трубопровод | |
| 10 | 6631.17.00.300 | Кронштейн | |
| 11 | 6631.17.00.300-01 | Кронштейн | |
| 12 | 6622.17.00.001 | Штуцер | |
| 13 | 6622.17.00.002 | Хомут | |
| 14 | 6631.17.00.001 | Скребок | |
| 15 | ВА-9001.17.00.151-01 | Скребок | |
| 16 | ВА-9002.17.00.001 | Колпак | |
| 17 | ВА-9002.17.00.003 | Прокладка | |
| 18 | M10-6gx25.88.35.0115 | Болт | |
| 19 | M10-6gx30.88.35.0115 | Винт | |
| 20 | М8-6Н.8.35.0115 | Гайка | |
| 21 | М10-6Н.8.35.0115 | Гайка | |
| 22 | 8.65Г.0115 | Шайба | |
| 23 | 10.65Г.0115 | Шайба | |
| 24 | С.8.02.Ст3.0115 | Шайба | |
| 25 | С.10.02.Ст3.0115 | Шайба | |
| 26 | 20x21,6 | Рукав | |
| 27 | 20x21,6 | Рукав | |
| 28 | 20x21,6 | Рукав | |
| 29 | 20-32/9-C7W1 | Зажим TORRO | |
| 30 | 15В806р3Т | Вентиль запорный мембранный цапковый с ниппелями |
