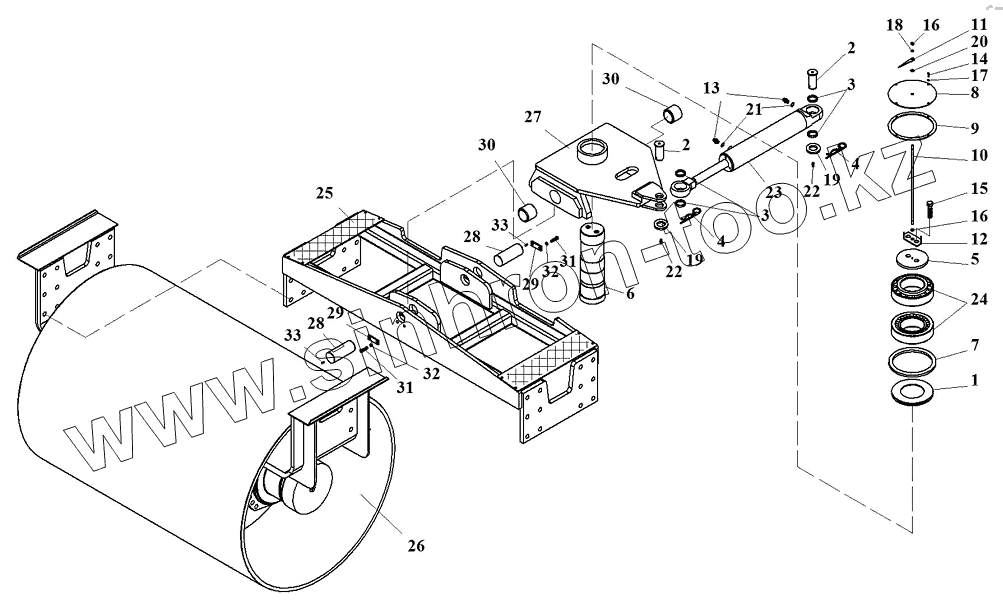

Каталог запасных частей к технике: Амкодор-6622А. 6622А.20.00.000 Установка вальца
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
21
22
22
23
24
25
25
26
26
27
27
28
28
28
29
29
30
30
31
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВА-9001.20.02.000 | Крышка | |
| 2 | 6622.20.00.005 | Палец | |
| 3 | 6622.20.00.006 | Кольцо | |
| 4 | 6622.20.00.007 | Фиксатор | |
| 5 | ВА-9001.20.00.001 | Шайба | |
| 6 | ВА-9001.20.00.002 | Шкворень | |
| 7 | ВА-9001.20.00.003 | Кольцо | |
| 8 | ВА-9001.20.00.005 | Крышка | |
| 9 | ВА-9001.20.00.006 | Прокладка | |
| 10 | ВА-9001.20.00.008 | Указатель | |
| 11 | ВА-9001.20.00.009 | Стрелка | |
| 12 | ВА-9001.20.00.011 | Планка | |
| 13 | УДГ1-01.01.024 | Штуцер | |
| 14 | M6-6gx16.35.88.0115 | Болт | |
| 15 | M20-6gx50.109.40X.0115 | Болт | |
| 16 | М8-6Н.8.35.0115 | Гайка | |
| 17 | 6.65Г.0115 | Шайба | |
| 18 | 8.65Г.0115 | Шайба | |
| 19 | 40.02.Ст3.0115 | Шайба | |
| 20 | С.8.02.Ст3.0115 | Шайба | |
| 21 | 017-021-25-2-2 | Кольцо | |
| 22 | 2.3.90.Ц6 | Масленка | |
| 23 | КГЦМ80.40.000-05 | Гидроцилиндр | |
| 24 | 7524ТУ37.006.162-89 | Подшипник | |
| 25 | 6622А.20.04.000 | Вилка | |
| 25 | 6622А.20.04.000-01 | Вилка | |
| 26 | 6622А.20.01.000 | Валец | |
| 26 | 6622А.20.01.000-01 | Валец | |
| 27 | ВА-9002.20.02.000 | Рычаг | |
| 27 | ВА-9002.20.02.000-01 | Рычаг | |
| 28 | 6622.20.00.001 | Палец | |
| 28 | 6622.20.00.001-01 | Палец | |
| 29 | 6622.20.00.002 | Планка | |
| 30 | 6622.20.00.003 | Втулка | |
| 31 | M10-6gx25.35.88.0115 | Болт | |
| 32 | 10.65Г.0115 | Шайба | |
| 33 | 1.3.Ц6 | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
