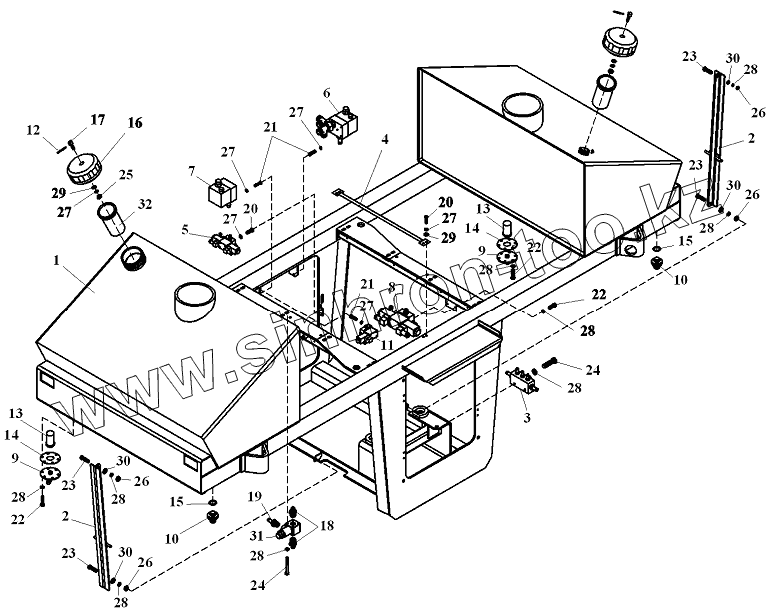

Каталог запасных частей к технике: Амкодор-6622А. 6622А.10.00.000 Рама
1
2
2
3
4
5
6
7
8
9
9
10
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
21
22
22
22
23
23
23
23
24
24
25
26
26
26
27
27
27
27
27
27
28
28
28
28
28
28
28
28
28
29
29
30
30
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6622.10.01.000 | Каркас | |
| 2 | 6622.10.02.000 | Стойка | |
| 3 | 6622.10.03.000 | Колодка | |
| 4 | 6622.10.04.000 | Балка | |
| 5 | 6622.10.06.000 | Блок гидрораспределителя | |
| 6 | 6622А.10.07.000 | Коробка клапанная | |
| 7 | 6622А.10.08.000 | Коробка клапанная | |
| 8 | 6622А.10.09.000 | Гидропанель | |
| 9 | ВА-9001.10.07.000 | Крышка | |
| 10 | ВА-9002.27.03.000-01 | Пробка сливная | |
| 11 | ВГ-1202Э.11.10.200 | Блок гидрораспределителя | |
| 12 | ТО-18.02.02.160 | Цепочка | |
| 13 | ТО-18.06.01.0130 | Фильтр | |
| 14 | ВА-9001.10.00.009 | Прокладка | |
| 15 | ВА-9002.10.00.011 | Прокладка | |
| 16 | 6622А.10.00.001 | Крышка | |
| 17 | 6622А.10.00.002 | Сапун | |
| 18 | УДГ1-01.07.014 | Штуцер | |
| 19 | УДГ1-12.00.012 | Штуцер | |
| 20 | M8-6gx16.88.35.0115 | Болт | |
| 21 | M8-6gx20.88.35.0115 | Болт | |
| 22 | M10-6gx20.88.35.0115 | Болт | |
| 23 | M10-6gx30.88.35.0115 | Винт | |
| 24 | M10-6gx70.88.35.0115 | Винт | |
| 25 | М8-6Н.8.35.0115 | Гайка | |
| 26 | М10-6Н.8.35.0115 | Гайка | |
| 27 | 8.65Г.0115 | Шайба | |
| 28 | 10.65Г.0115 | Шайба | |
| 29 | С.8.02.Ст3.0115 | Шайба | |
| 30 | С.10.02.Ст3.0115 | Шайба | |
| 31 | У462.815.1 | Гидроклапан предохранительный | |
| 32 | 300140 | Фильтр сетчатый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
