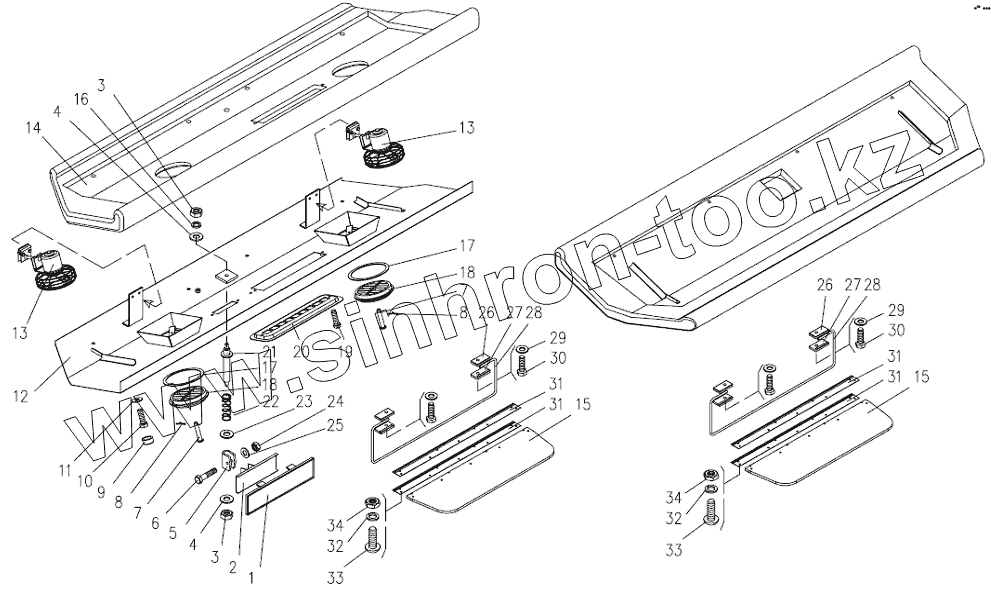

Каталог запасных частей к технике: Амкодор-6622А. 6622.15.02.200 Панель
1
1
2
3
3
4
4
5
6
7
7
8
8
9
10
11
12
13
13
14
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
29
30
30
31
31
31
31
32
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 80-8201035 | Зеркало внутреннее | |
| 1 | «Полесье-4» | Зеркало внутреннее | |
| 2 | У7810.7-9.01.00.900-01 | Кронштейн | |
| 3 | М10-6Н.5.0115 | Гайка | |
| 4 | С10.02.Ст3.0115 | Шайба | |
| 5 | У7810.7-501.04.001 | Хомут | |
| 6 | M8-6gx45.88.35.0115 | Болт | |
| 7 | 6-6d11х22.45\Ц15.хр | Ось | |
| 8 | 1,6x16.019 | Шплинт | |
| 9 | А30.04.017 | Колпачок | |
| 10 | M8-6gx25.88.35.0115 | Болт | |
| 11 | С8.02.Ст3.0115 | Шайба | |
| 12 | 6622.15.02.100 | Каркас | |
| 13 | 526-81-04210 | Вентилятор | |
| 14 | 6622.15.02.051 | Обивка | |
| 15 | У7810.7-9.01.00.710 | Козырёк | |
| 16 | 10.65Г.0115 | Шайба | |
| 17 | У7810.7-5.01.00.253 | Кольцо | |
| 18 | 150-95301 | Воздухораспределитель | |
| 19 | B.M6-6gx20.46.0115 | Винт | |
| 20 | 6622.15.02.120 | Панель | |
| 21 | 6622.15.02.130 | Ось | |
| 22 | 6622.15.02.015 | Пружина | |
| 23 | С20.02.Ст3.0115 | Шайба | |
| 24 | М8-6Н.5.0115 | Гайка | |
| 25 | 8.65Г.0115 | Шайба | |
| 26 | ТО-18.17.00.023 | Прижим | |
| 27 | ТО-18.17.00.023 | Прижим | |
| 28 | У7810.7-9.01.00.702 | Ось | |
| 29 | С8.02.Ст3.0115 | Шайба | |
| 30 | M8-6gx30.88.35.0115 | Болт | |
| 31 | У7810.7-9.01.00.702 | Ось | |
| 32 | 4.65Г.0115 | Шайба | |
| 33 | B.M4-6gx12.46.0115 | Винт | |
| 34 | М4-6Н.5.0115 | Гайка |
