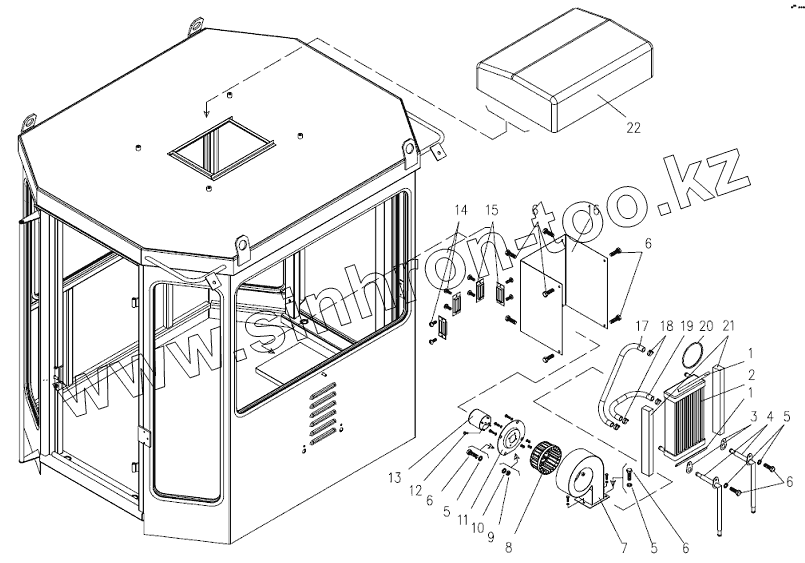

Каталог запасных частей к технике: Амкодор-6622А. 6622.15.02.000 Кабина

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

5

5

6

6

6

6

6

7

8

9

10

11

12

13

14

15

16

17

19

20

21

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	У7810.7-5.01.00.024-01		Уплотнитель
2	504В-8101060		Радиатор отопительный
2	64221А-8101060		Радиатор отопителя
3	6622.15.02.014		Прокладка
4	6622.15.02.400		Патрубок
5	8.65Г.0115		Шайба
6	M8-6gx25.56.0115		Болт
7	6622.15.02.300		Корпус вентилятора
8	70-8115220		Ротор вентилятора
9	М6-6Н.5.0115		Гайка
10	6.65Г.0115		Шайба
11	У7810.7-9.01.00.255		Стакан вентилятора
12	B.M5-6gx10.14H.0115		Винт
13	МЭ250		Электродвигатель
14	B.M6-6gx16.46.0115		Винт
15	У7810.7-9.01.00.254		Панель
16	6622.15.02.350		Кожух
17	16-24-460-03		Рукав-деталь
19	ТО-18.02.02.000-01		Хомут
20	120-130-58-2-2		Кольцо
21	6622.15.02.017		Уплотнитель

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
