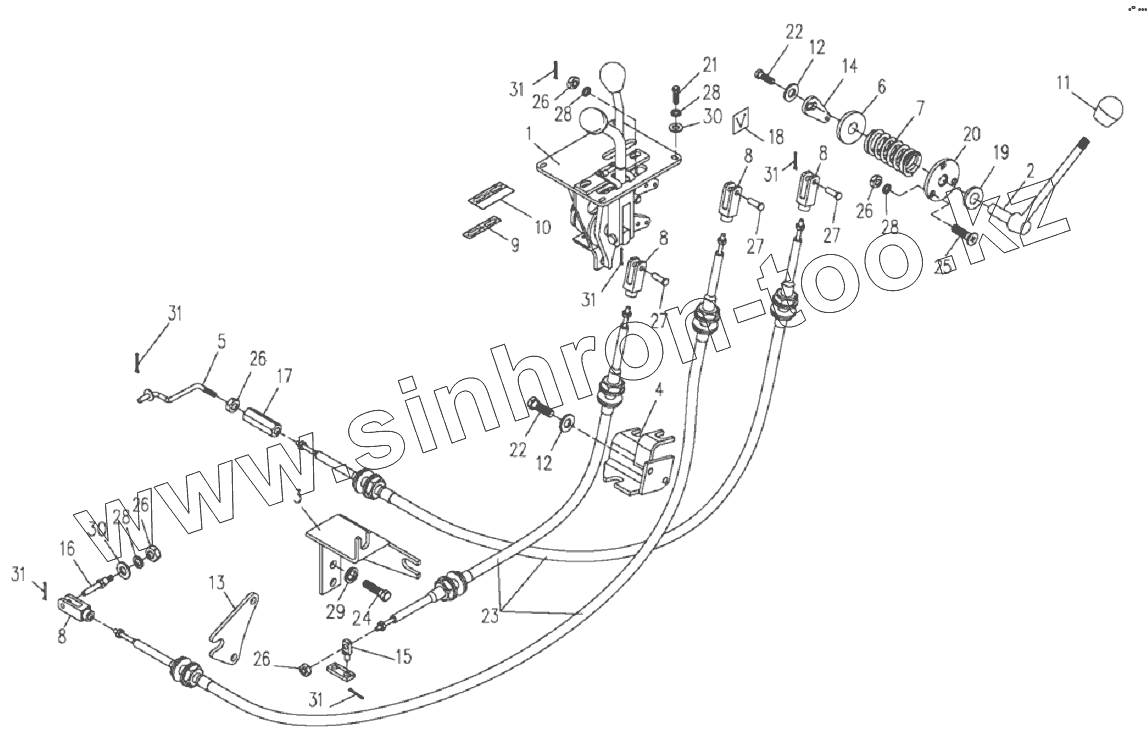

Каталог запасных частей к технике: Амкодор-6223А. 6222.30.00.000-01 Управление
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
26
26
26
27
27
27
28
28
28
28
29
30
30
31
31
31
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6122А.30.01.000 | Блок рычагов | |
| 2 | 6222.30.00.100 | Рычаг | |
| 3 | 6222.30.00.150 | Кронштейн | |
| 4 | 6222.30.00.200 | Кронштейн | |
| 5 | 6222.30.00.250 | Тяга | |
| 6 | ВА-251.30.00.003 | Шайба | |
| 7 | ВА-251.30.00.004 | Пружина | |
| 8 | 6222.30.00.015 | Вилка | |
| 9 | ВА-252.30.00.014 | Табличка | |
| 10 | ВА-252.30.00.019 | Табличка | |
| 11 | ТО-28.15.10.007 | Ручка | |
| 12 | 6122.01.00.007 | Шайба | |
| 13 | 6222.30.00.001 | Пластина | |
| 14 | 6222.30.00.003 | Пластина | |
| 15 | 6222.30.00.004 | Ось | |
| 16 | 6222.30.00.005 | Ось | |
| 17 | 6222.30.00.006 | Стяжка | |
| 18 | 6222.30.00.008 | Табличка | |
| 19 | 6222.30.00.009 | Прокладка | |
| 20 | 6222.30.00.0011 | Втулка | |
| 21 | М6х20.7796 | Болт | |
| 22 | М8х16.7796 | Болт | |
| 23 | 23.588.1.1.200-21 | Трос | |
| 24 | М10х20.7796 | Болт | |
| 25 | М6х12.17475 | Винт | |
| 26 | М6.5915 | Гайка | |
| 27 | 6d11х28.9650 | Ось | |
| 28 | 6.6402 | Шайба | |
| 29 | 10.6402 | Шайба | |
| 30 | Сб.11371 | Шайба | |
| 31 | 1.6х12.397 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
